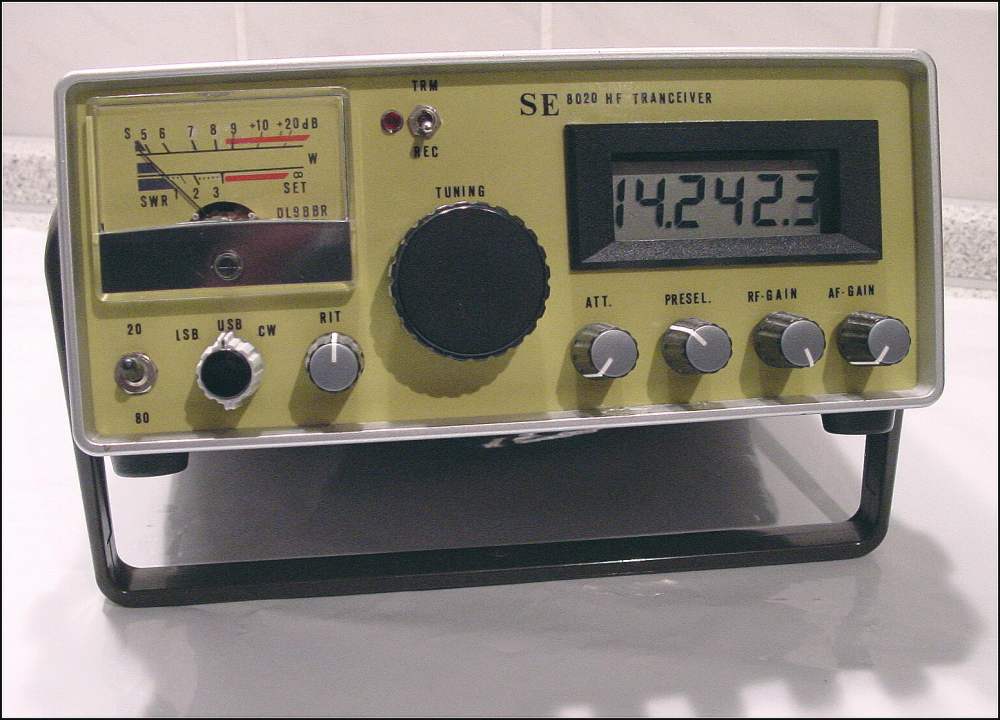

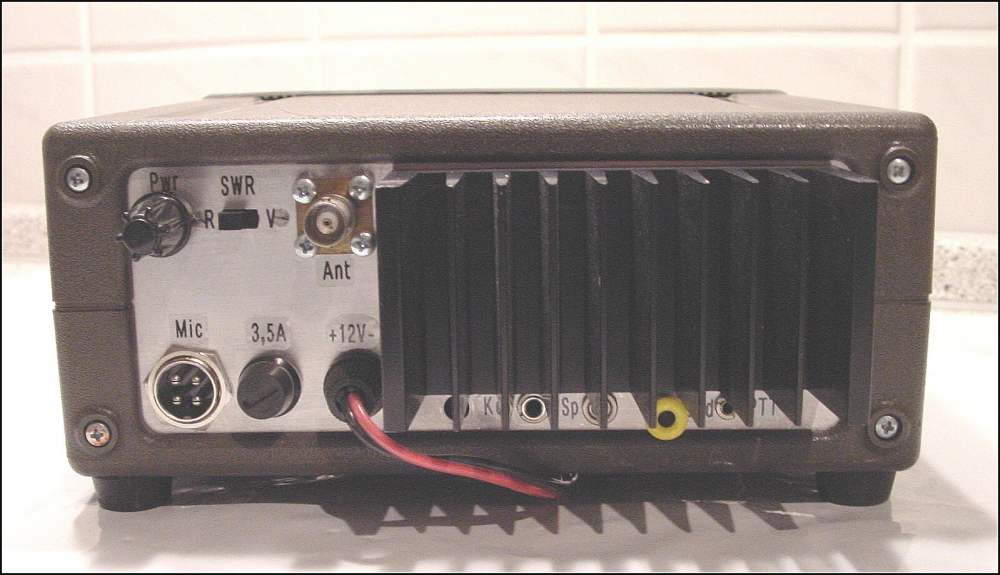

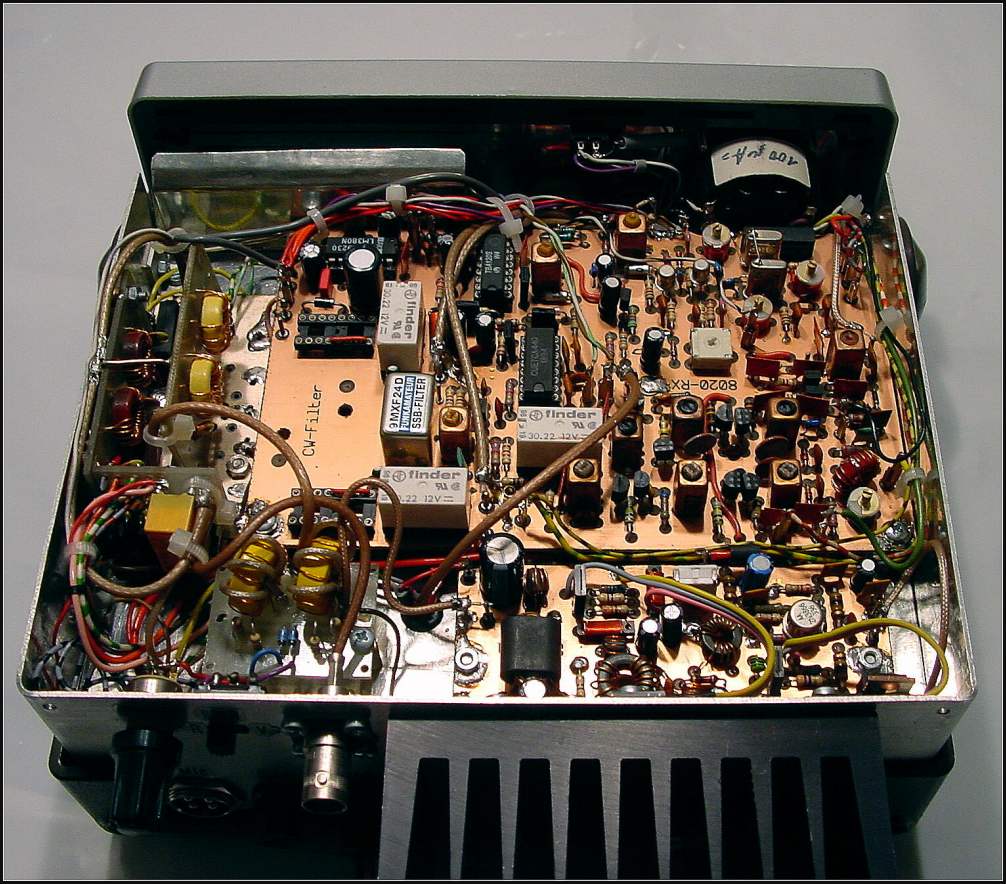

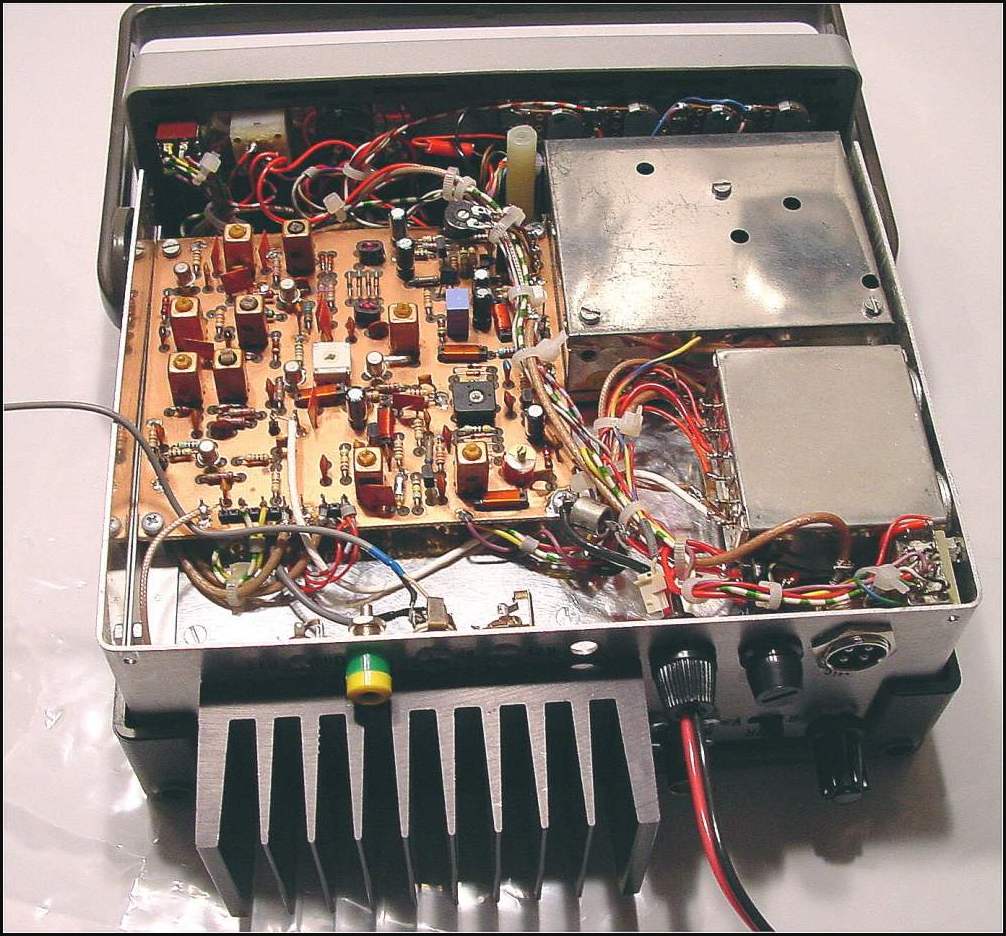

QRP-99 2 Band SSB-CW Tranceiver für 80,20m

(nach Platinenbausatz frei von DL9BBR konstruiert)

(c) 2005. Copyright. All Rights reserved.



Schaltbilder

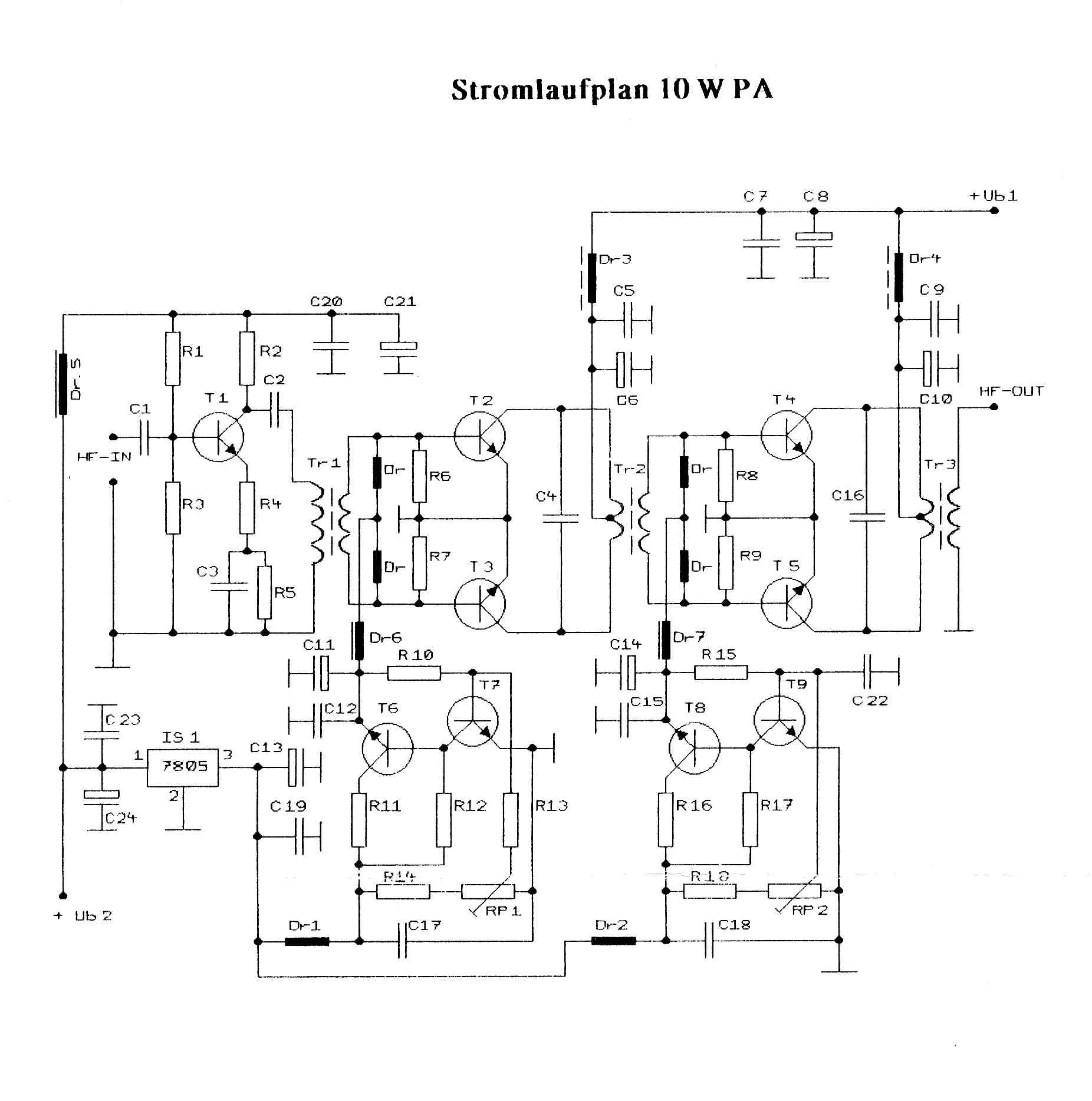

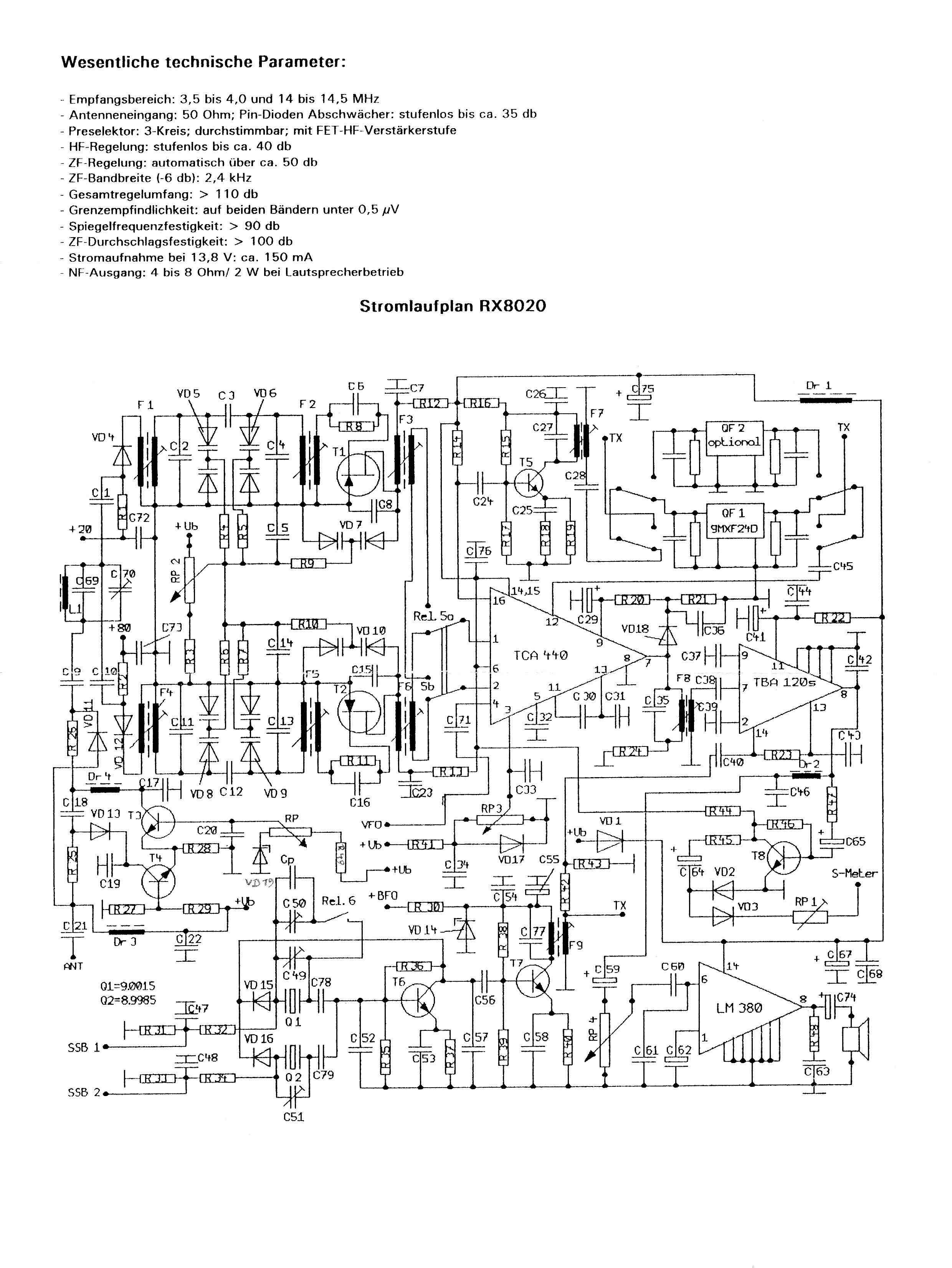

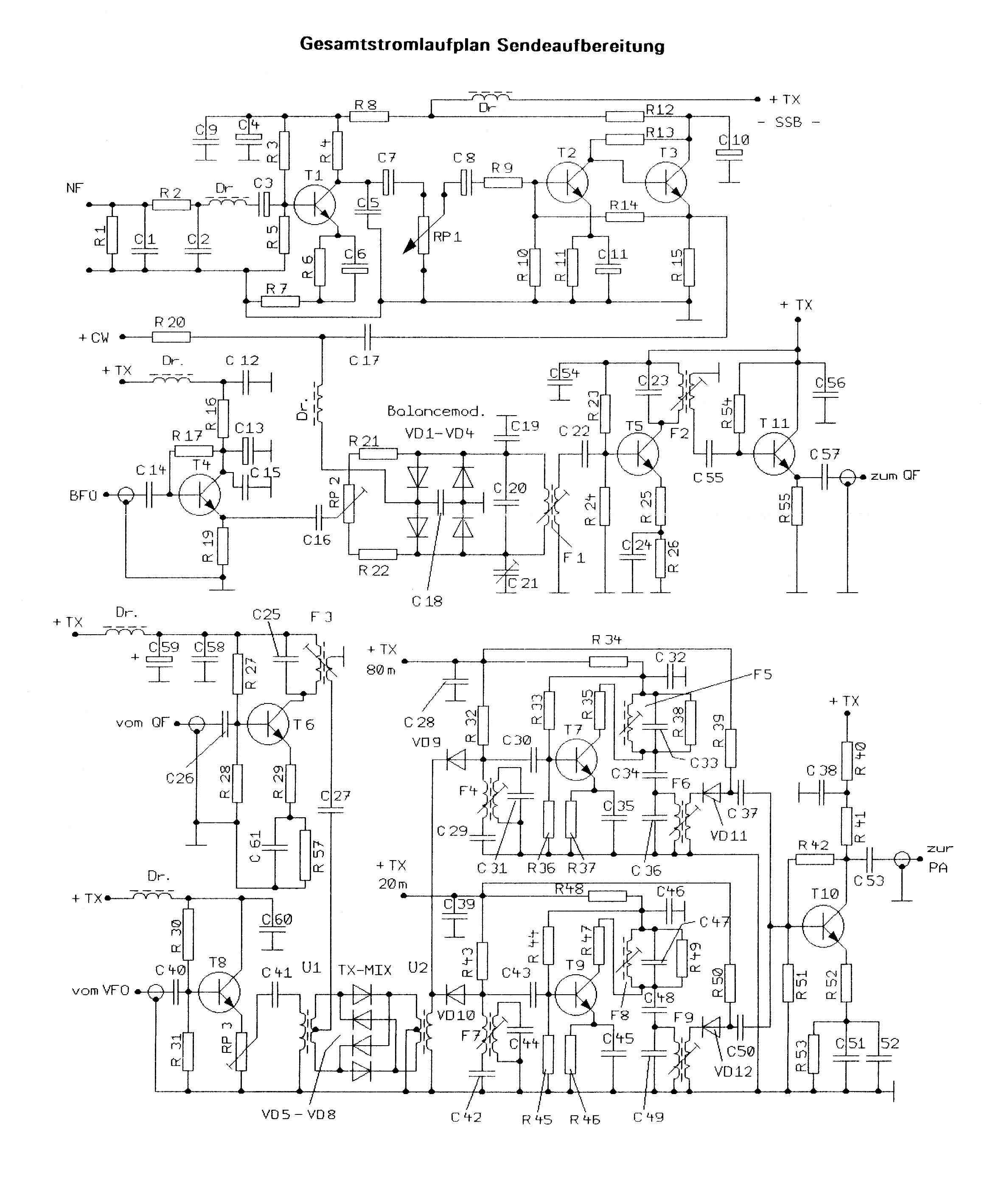

 RX-80-20_mod.jpg (522358 bytes)   Sendeaufbereitung 80-20_mod.jpg (369465 bytes) PA 10W_mod.jpg (157156 bytes)

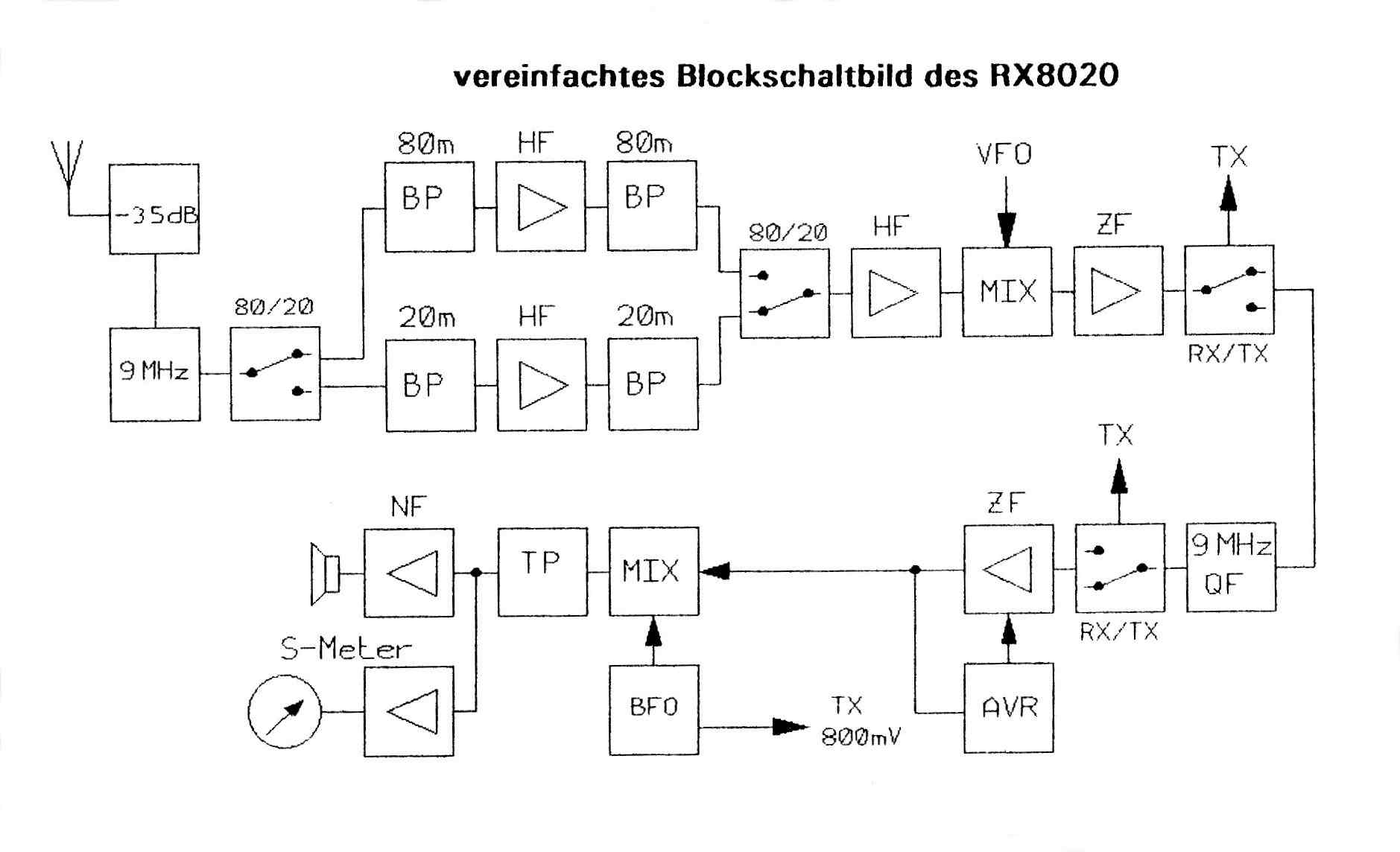

 Blockschaltbilder Blockschaltbild 80-20_mod.jpg (92443 bytes)

Um die Bilder in Normalgröße zu betrachten, bitte Bilder einfach anklicken.
