Minibaugruppen

  Home Up Bauanleitungen

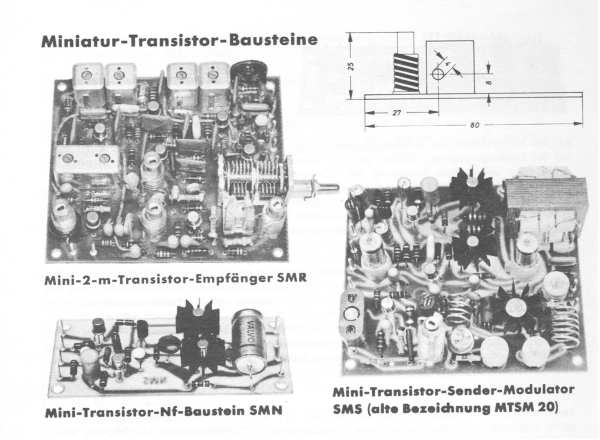

Das sind die damals sehr bekannten Semcoset "Mini" Bausteine. Mit ihren äusserst kleinen Abmessungen waren sie für Kleinfunkgeräte bestens geignet. Diese Bausteine erleichterten die Erstellung von Kleinfunkgeräten ausserordentlich, da diese Bausteine in sich selber erprobte und getestete Schaltungsgruppen darstellten. Da viele Amateure nicht Zugang zu den notwendigen Messgerätepark besitzten, stellten diese Bausteine eine wertvolle Alternative dar.

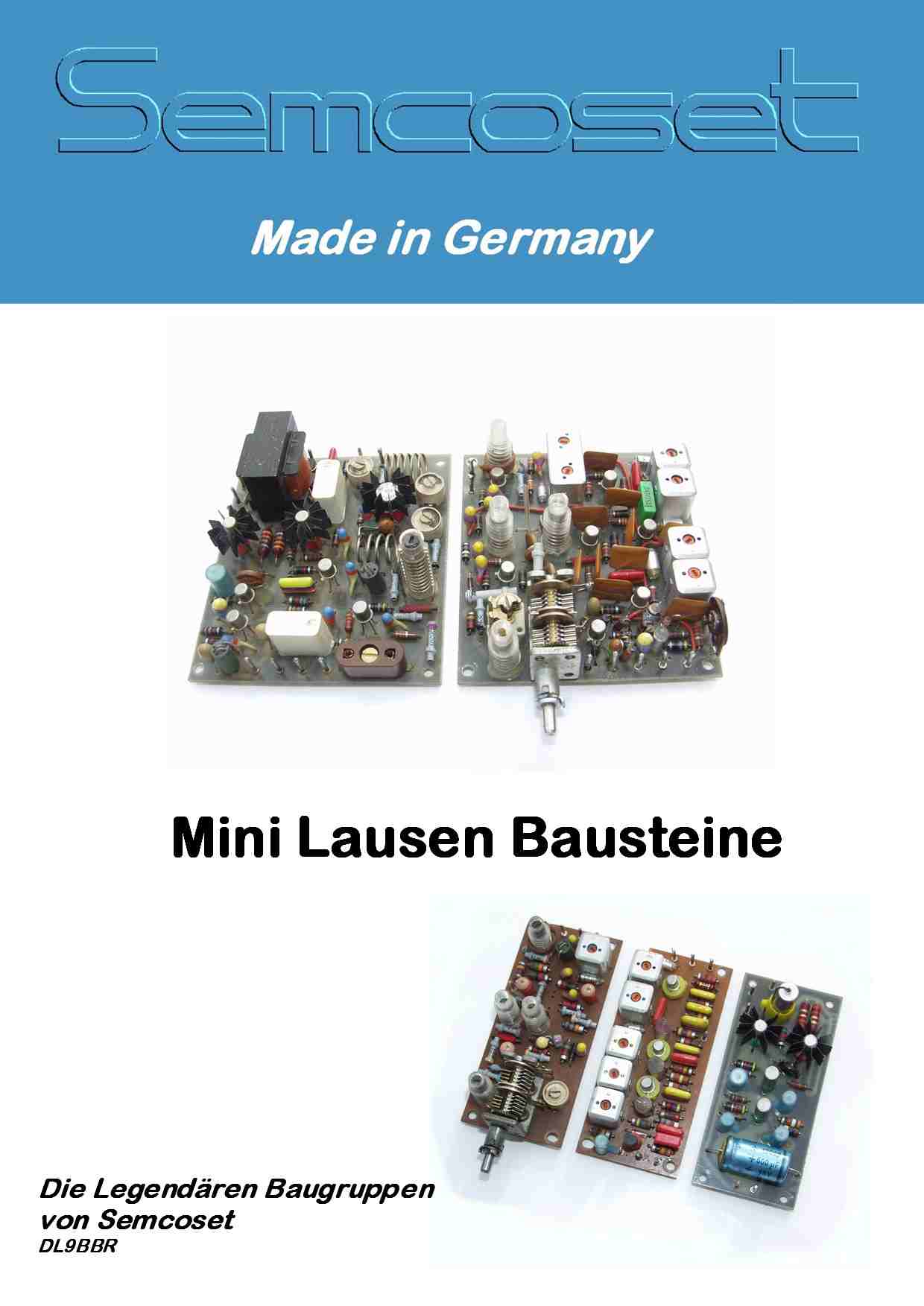

Seite 1 Mini Lausen_mod.jpg (86261 bytes)
MTTU 2

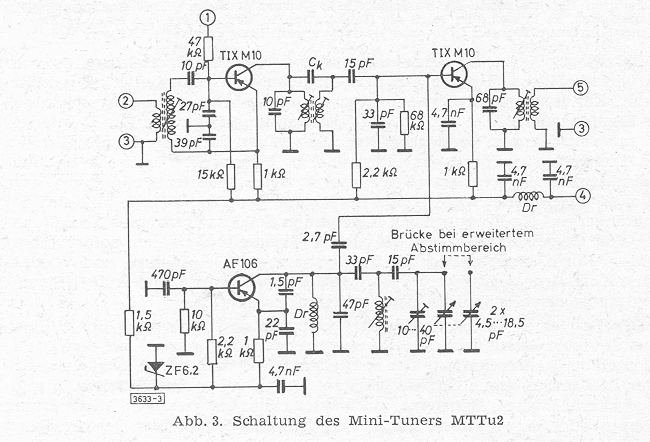

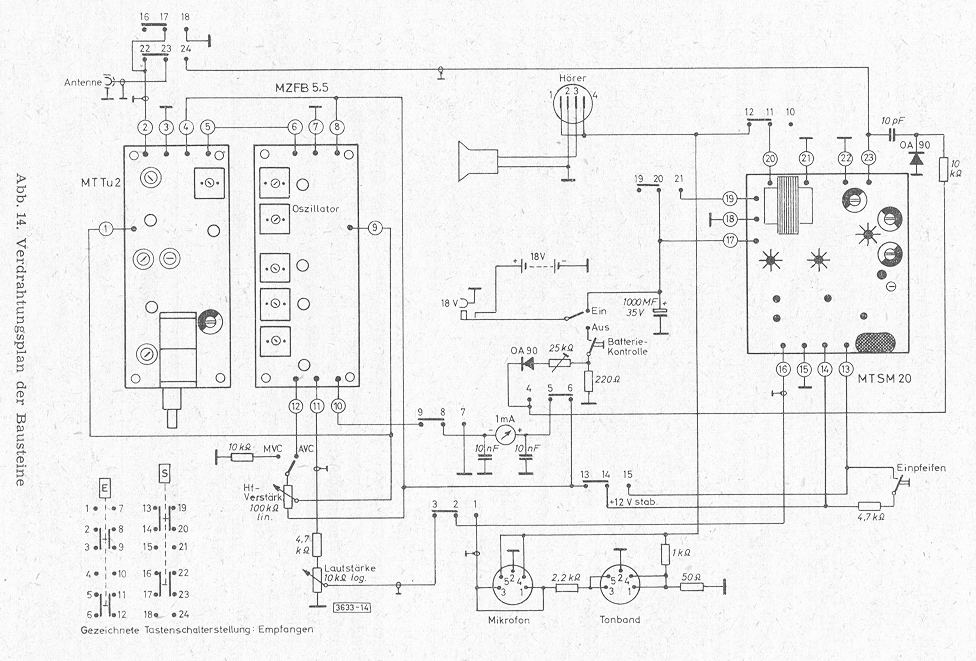

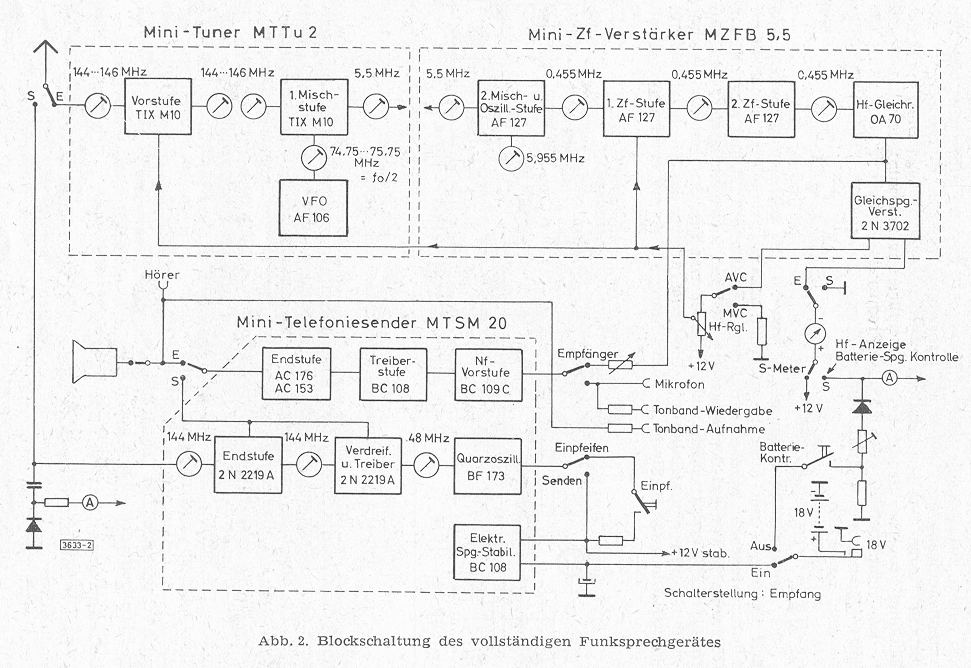

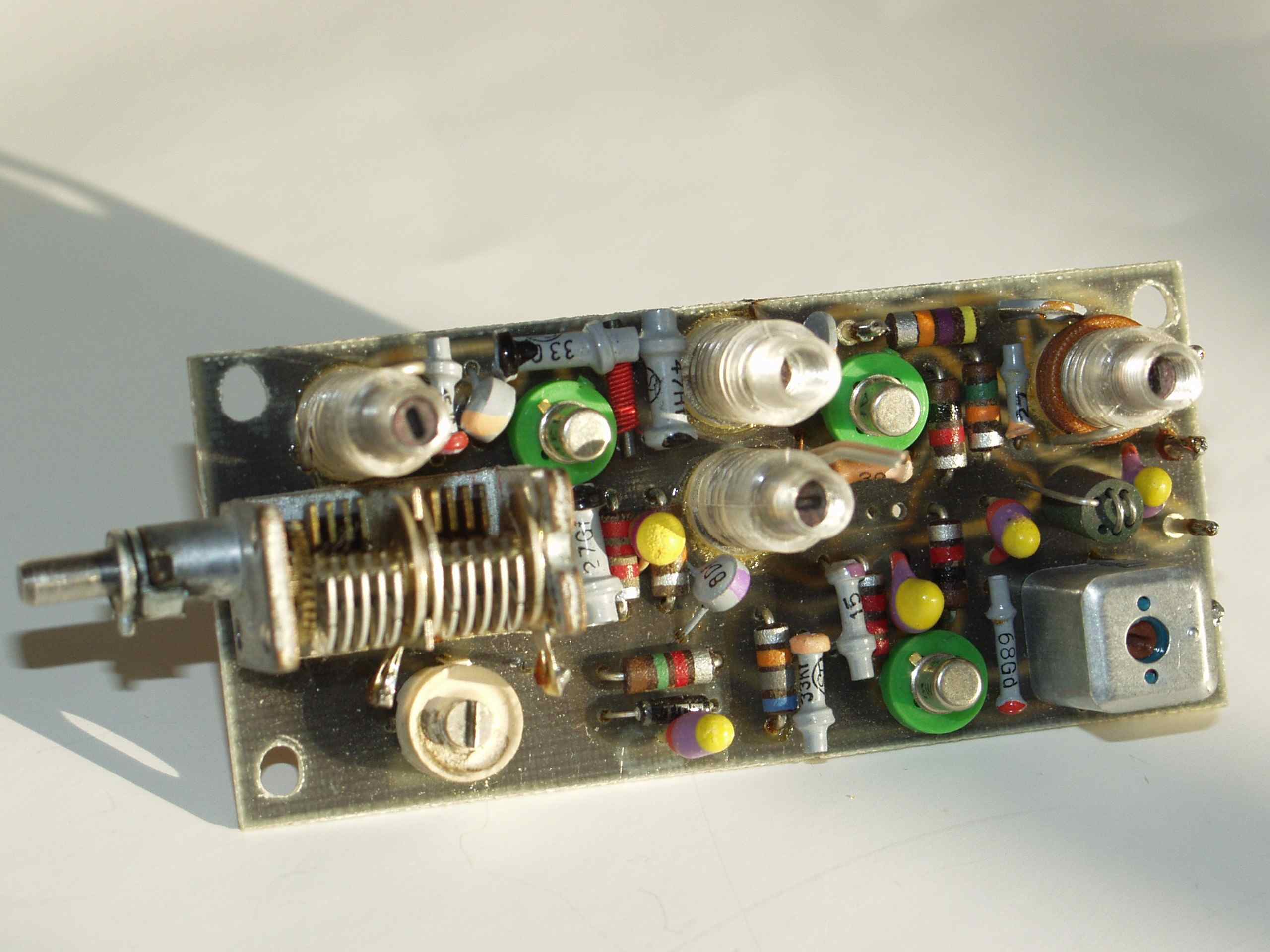

Mini Tuner		 Mini Tuner MTTu 2_mod.jpg (202196 bytes) mttu_tuner.jpg (54090 bytes) verdrahtungsplan.jpg (111672 bytes) mini_page3.jpg (122009 bytes) Abstimmhinweise_mod.jpg (200347 bytes)
MZFB 5.5
IF
Amplifier

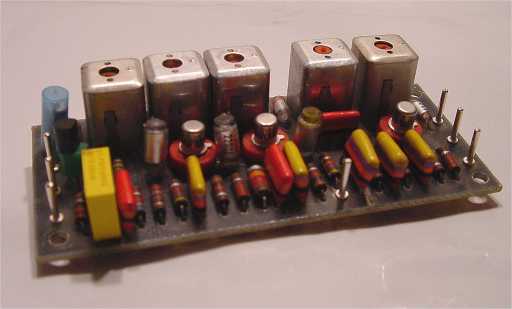

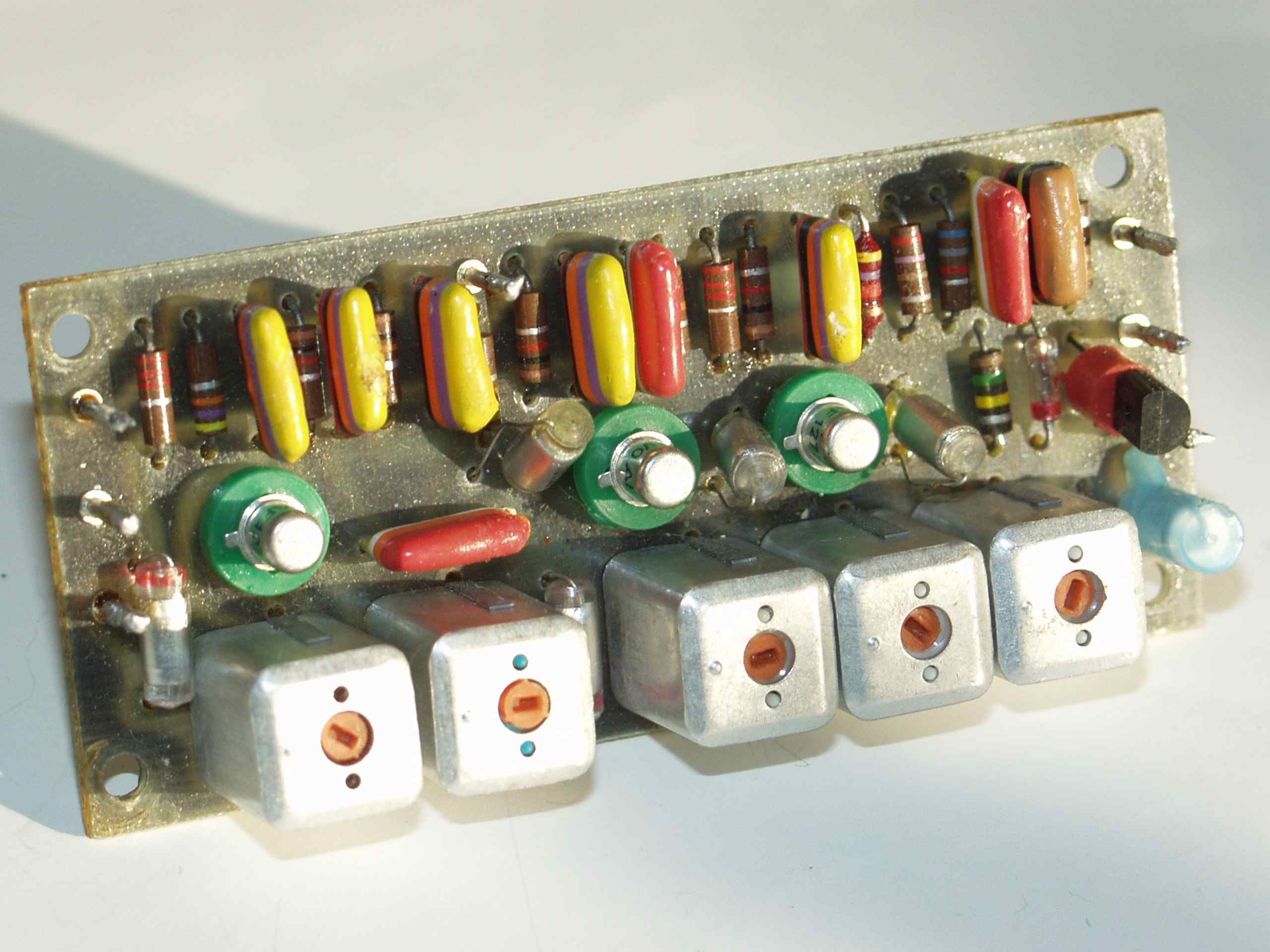

Mini ZF-Baustein MZFB 5,5_mod.jpg (217057 bytes)

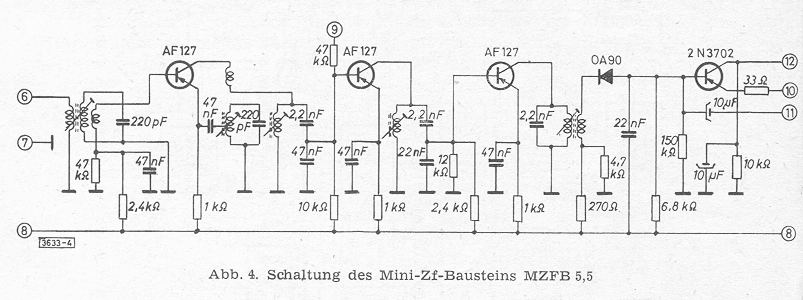

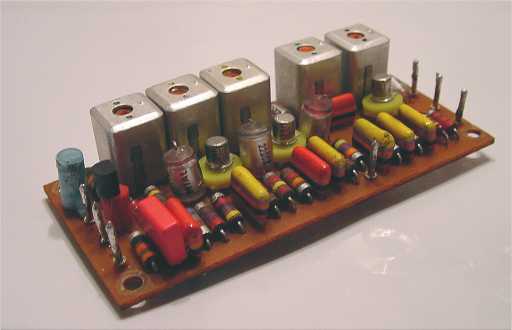

 MZFB5.5.jpg (45896 bytes) verdrahtungsplan.jpg (111672 bytes) mini_page3.jpg (122009 bytes) Dsc00092.jpg (13760 bytes)

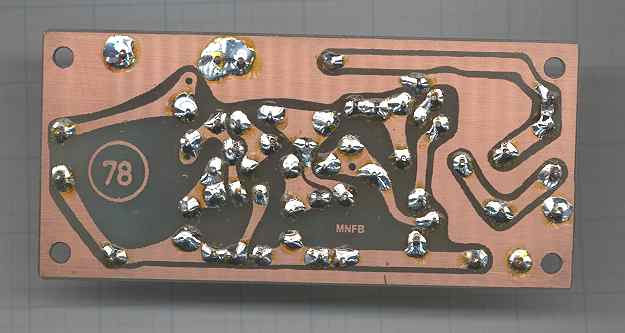

MNFB
AF Amplifier

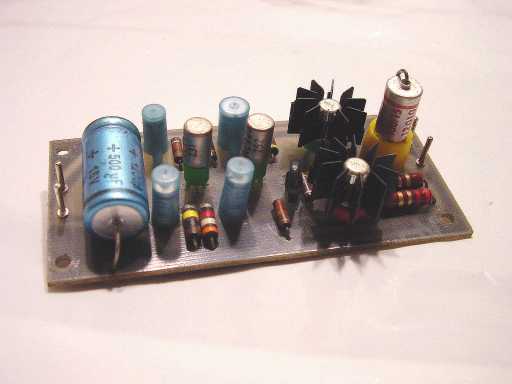

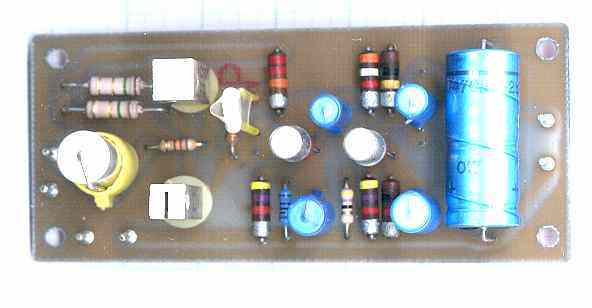

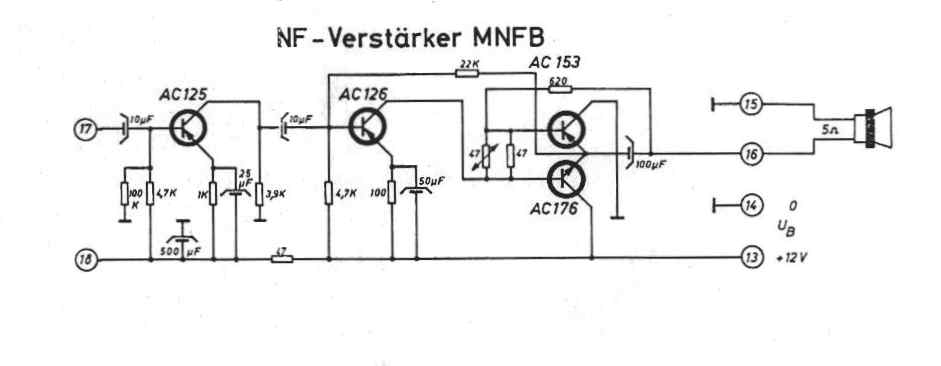

home made version		 MNfB_schematic.jpg (18113 bytes) MNFB_SOLDER.jpg (22399 bytes)
Mini Baustein

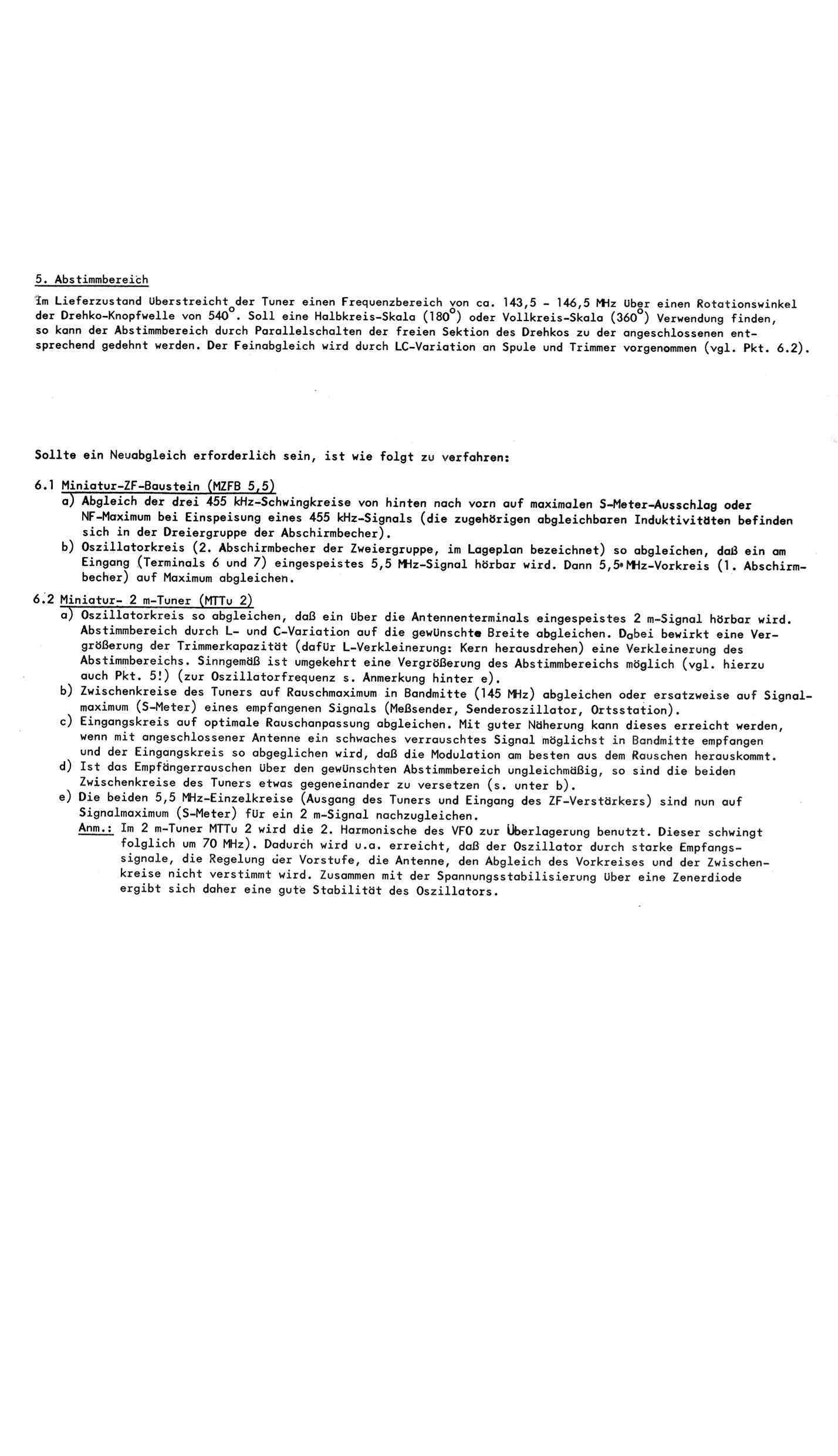

Unterlagen		 Abstimmhinweise_mod.jpg (200347 bytes)

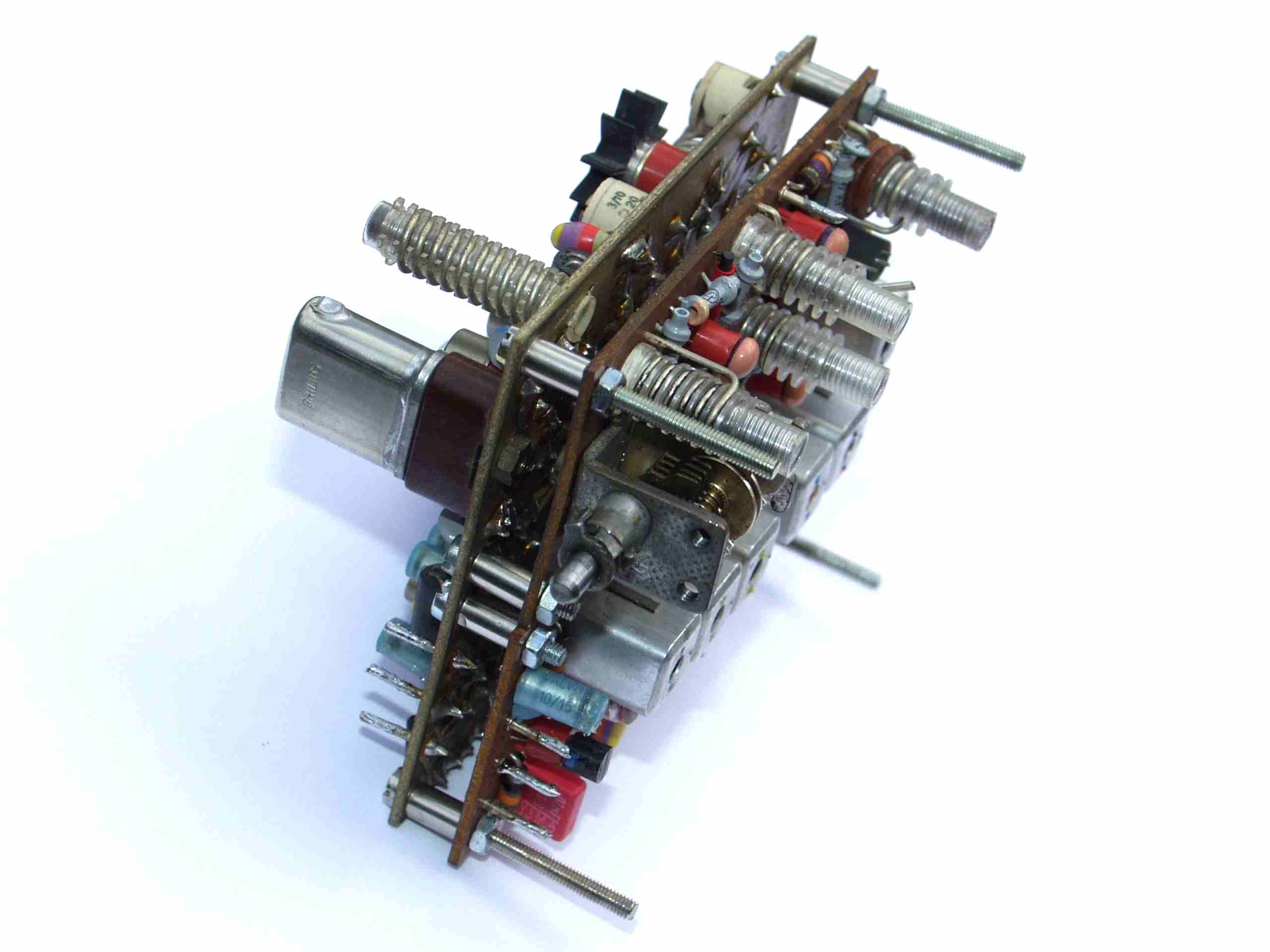

MTSM 20
2m AM Transmitter

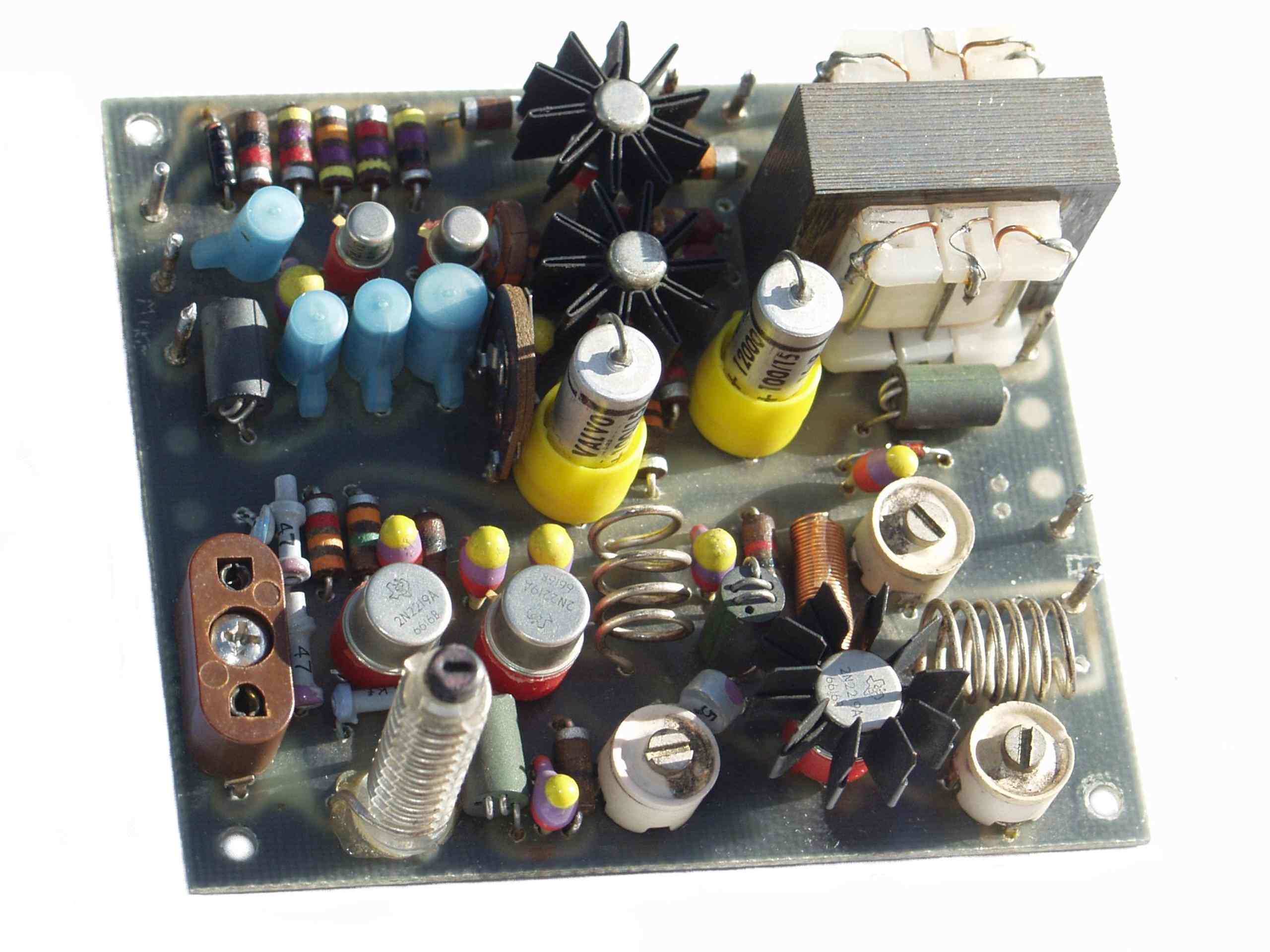

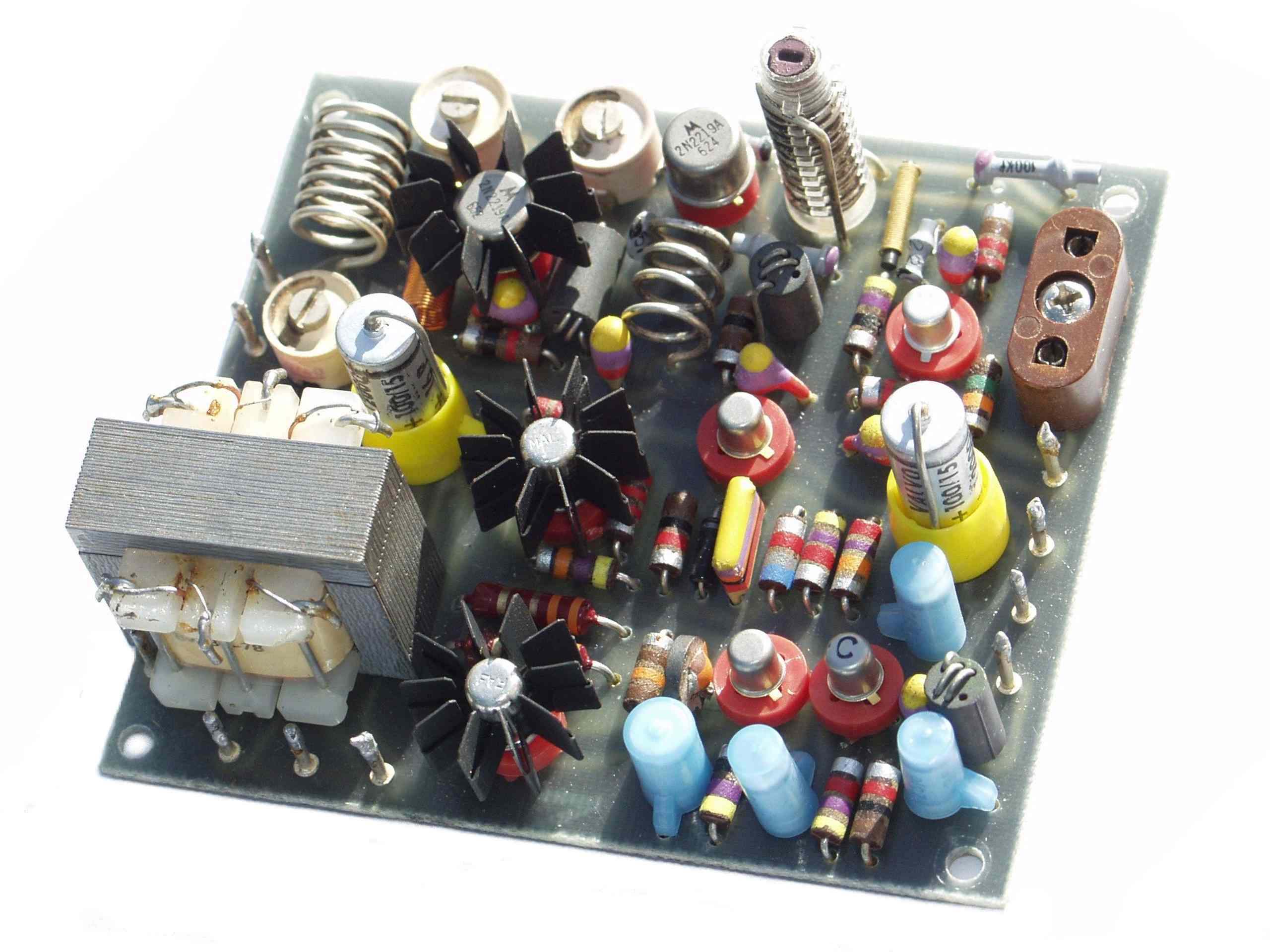

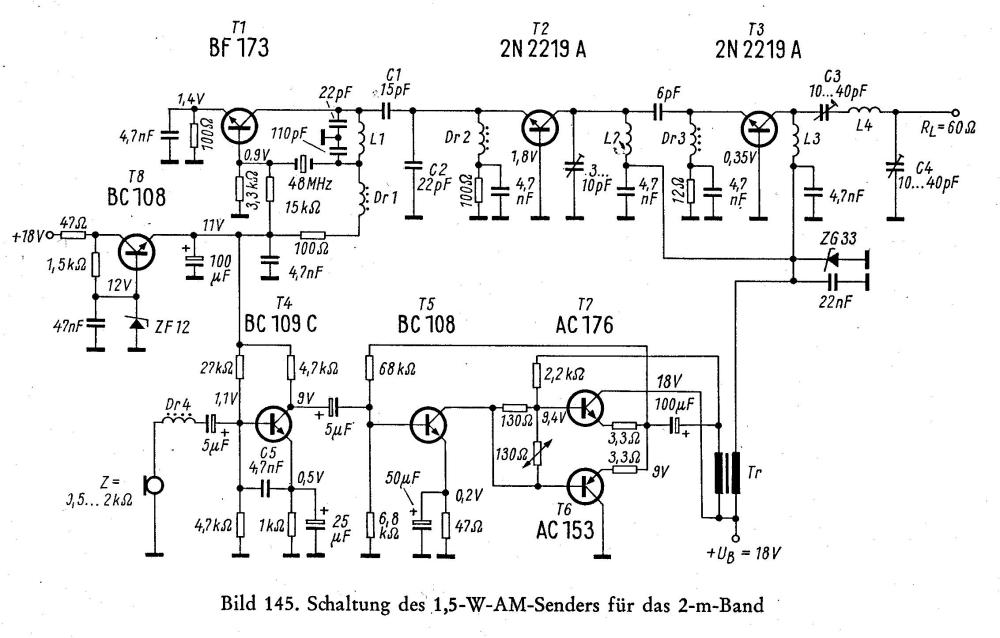

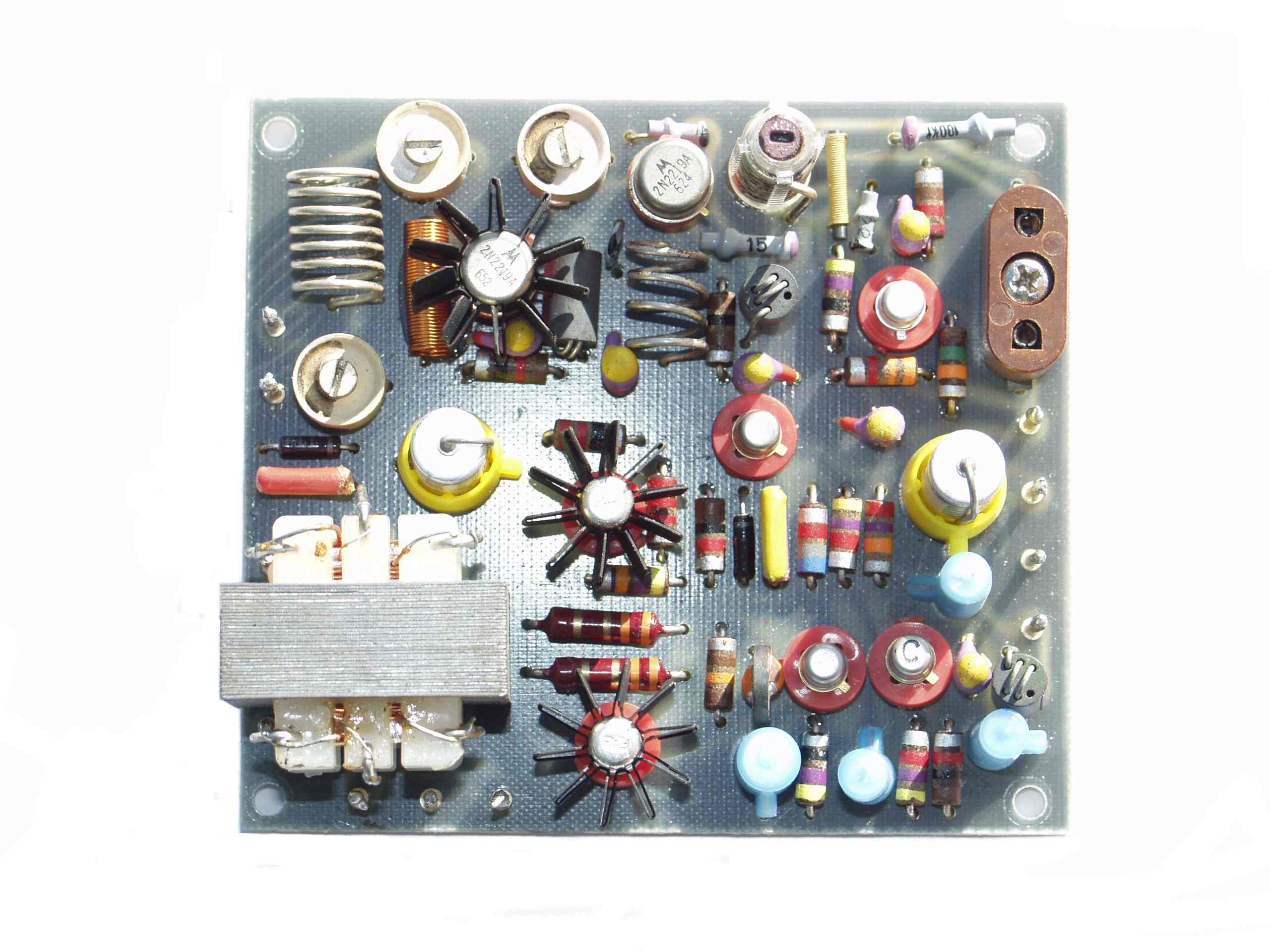

(Neuere Version)		 Semco_MTSM20.jpg (30579 bytes) MTSM20_1W5_m.jpg (227770 bytes) MTS20 mit 3 X 2N2219_m.jpg (213963 bytes) MTSM20 1W5_m2.jpg (253937 bytes) MTSM20_Schaltbild.jpg (85492 bytes)
MTSM 20
2m AM Sender -
ältere Ausführung mit
2N2218

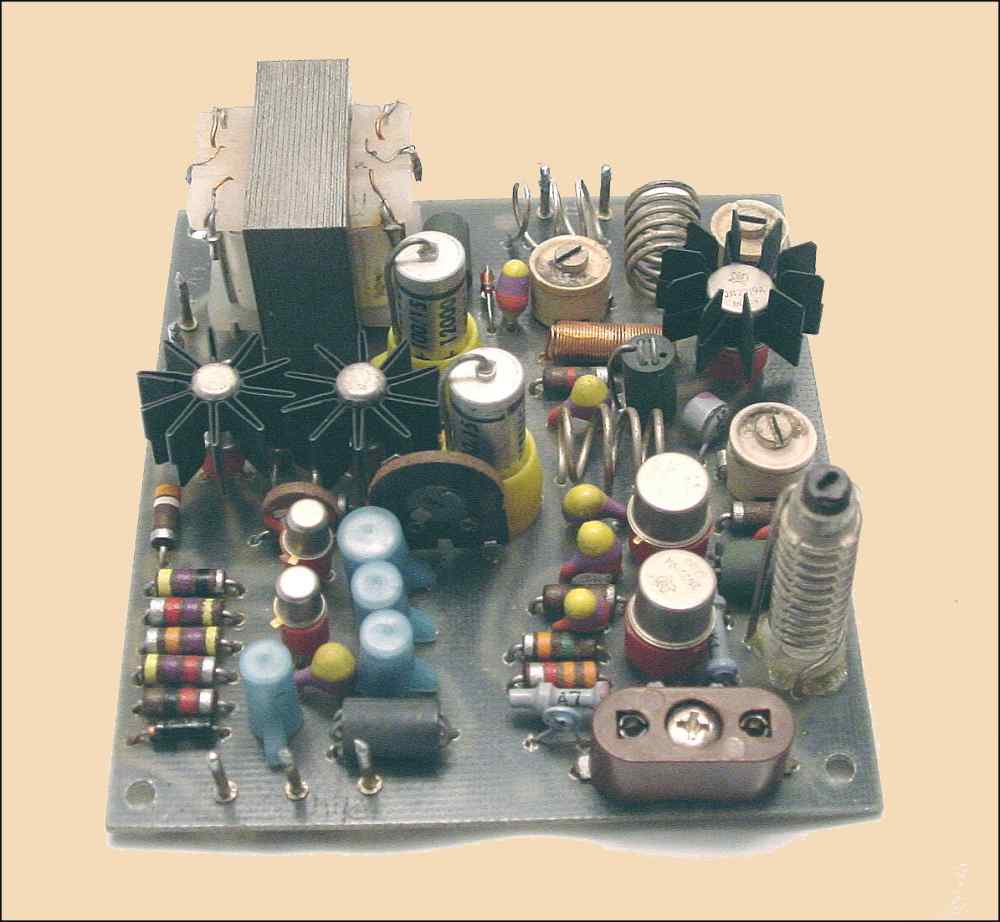

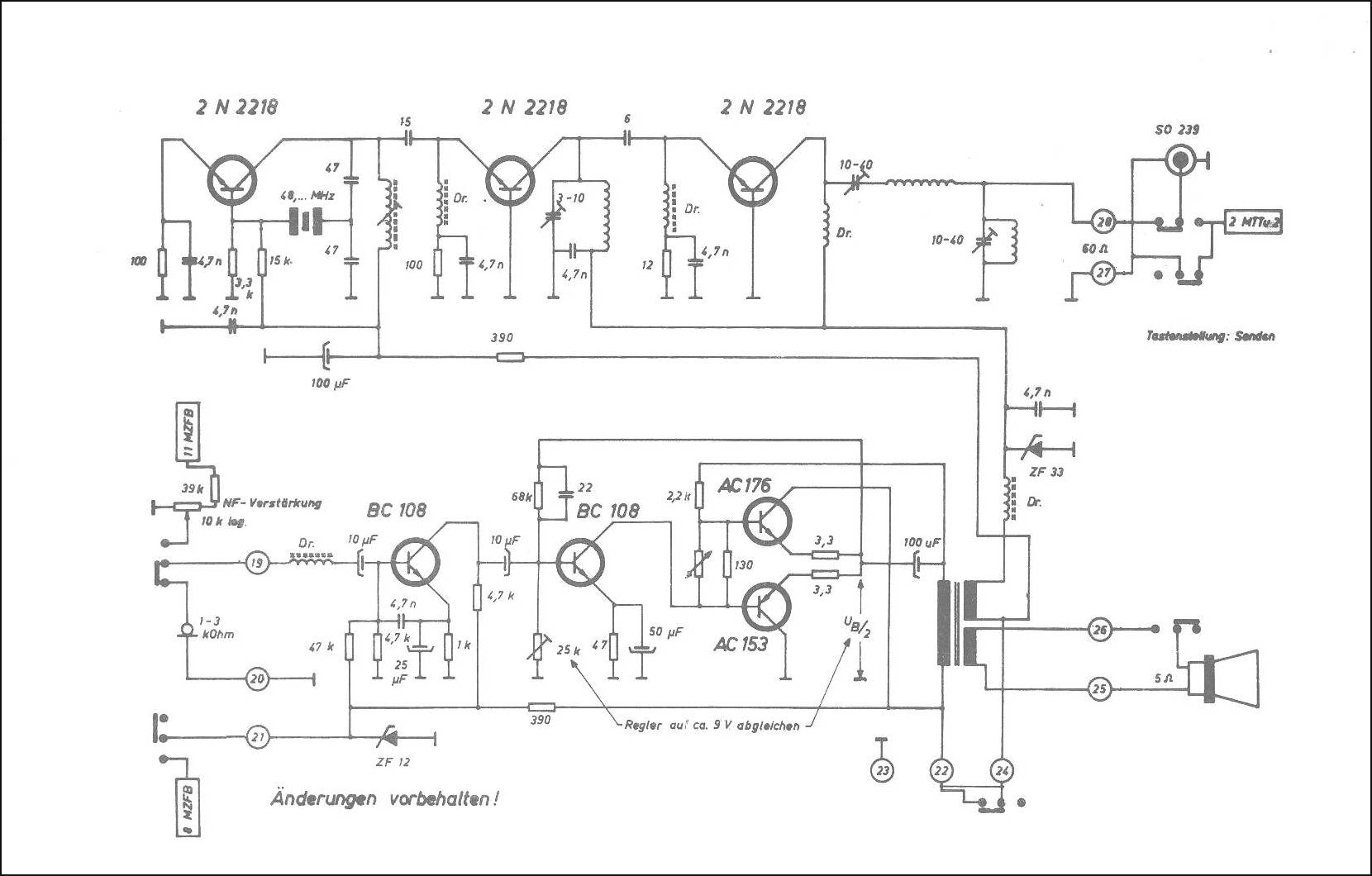

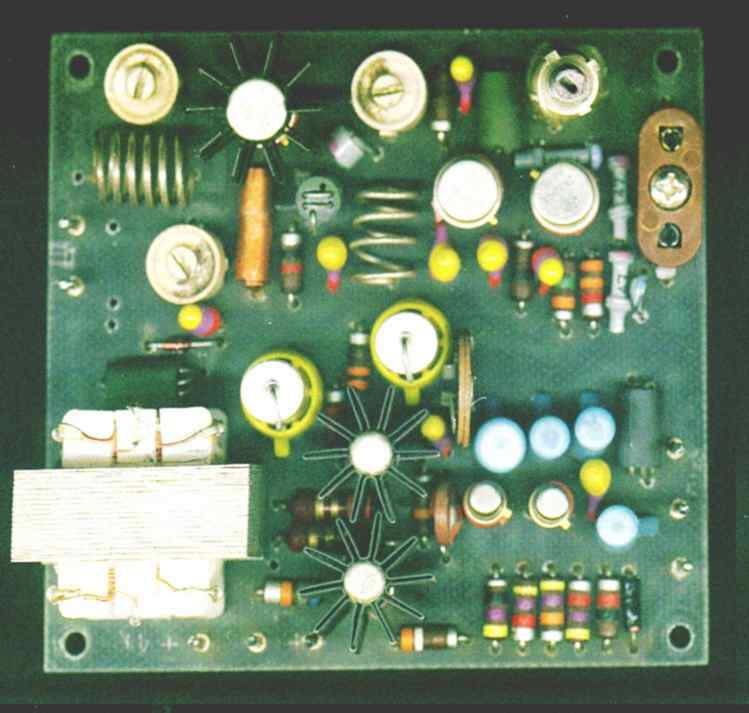

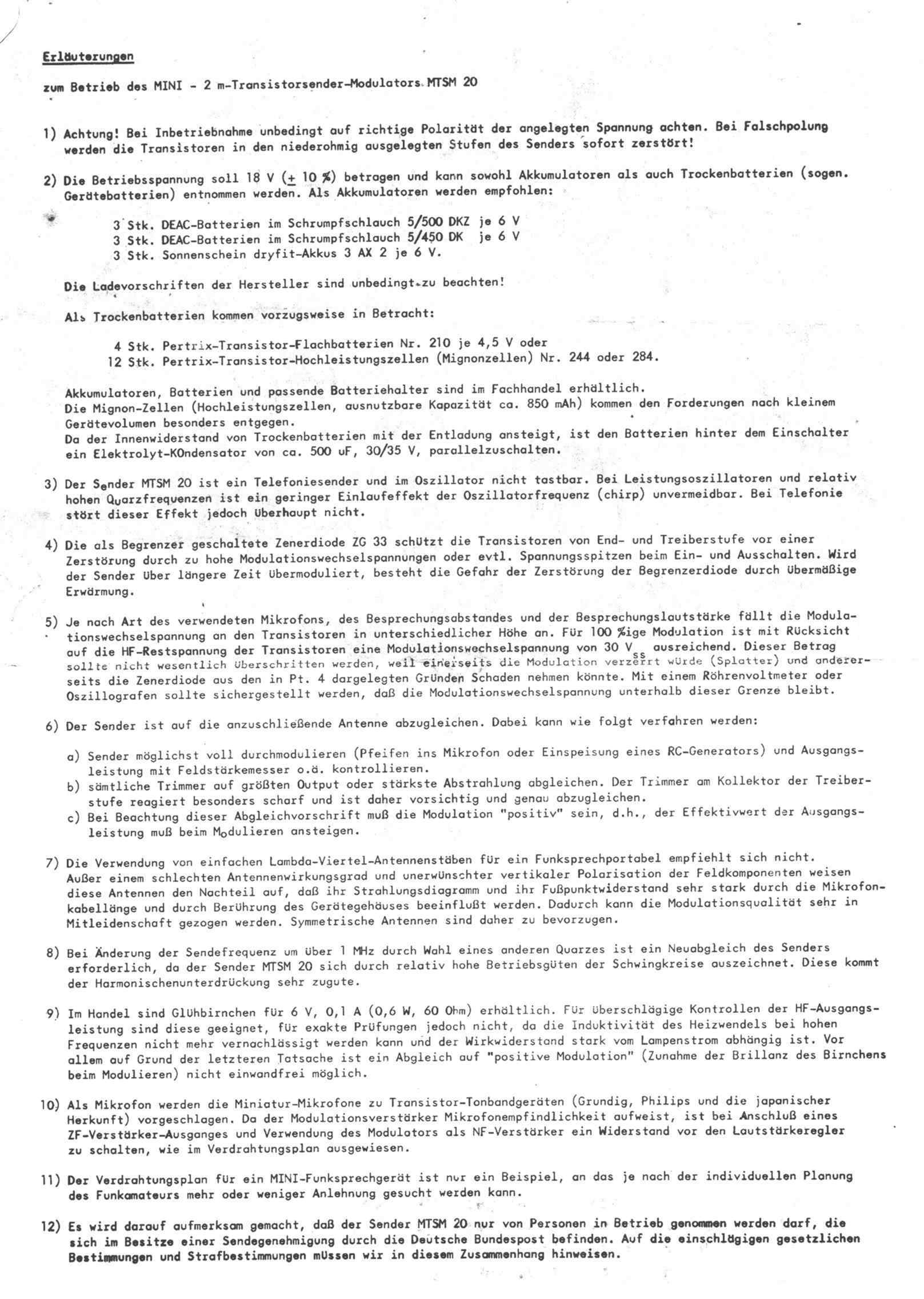

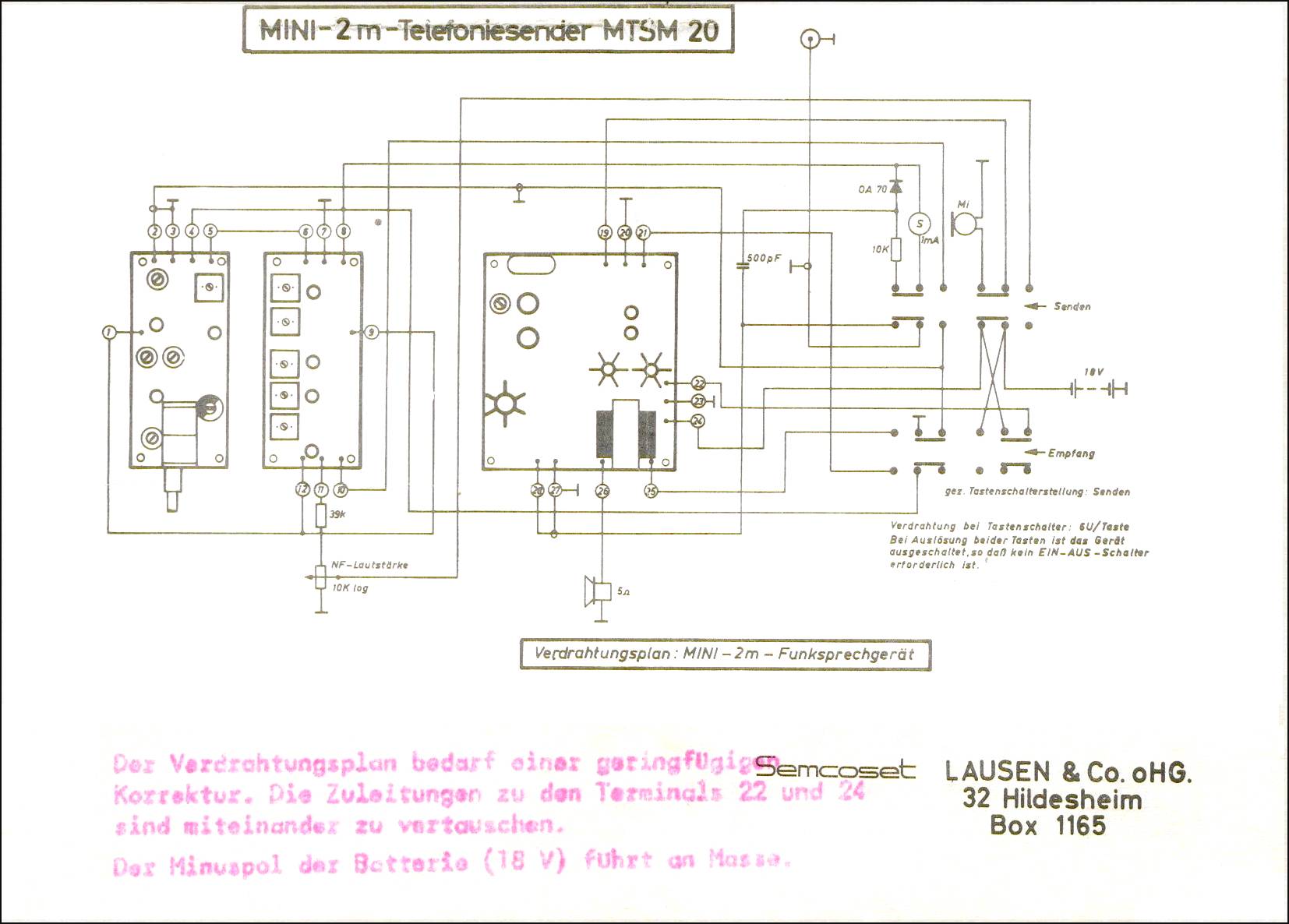

Transistoren		 MTSM20_2N2218_mod.jpg (61964 bytes) vers.1b best_mod..jpg (43526 bytes) MTSM20_mod1.jpg (122769 bytes) MTSM20_verdrahtungsplan_mod1.jpg (148781 bytes) Sp3_mod.jpg (282908 bytes)

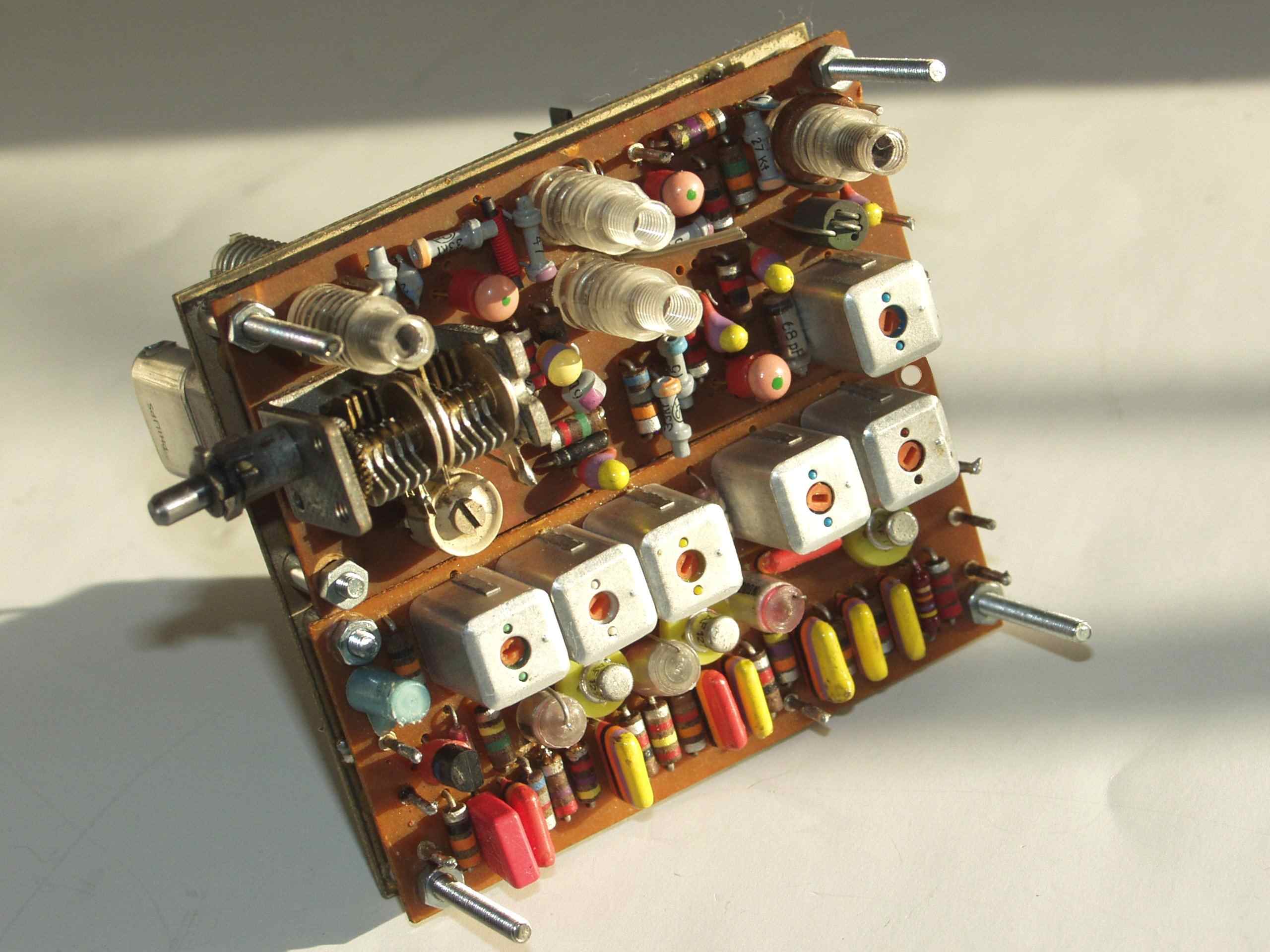

Erste Version
der
Mini Bausteine

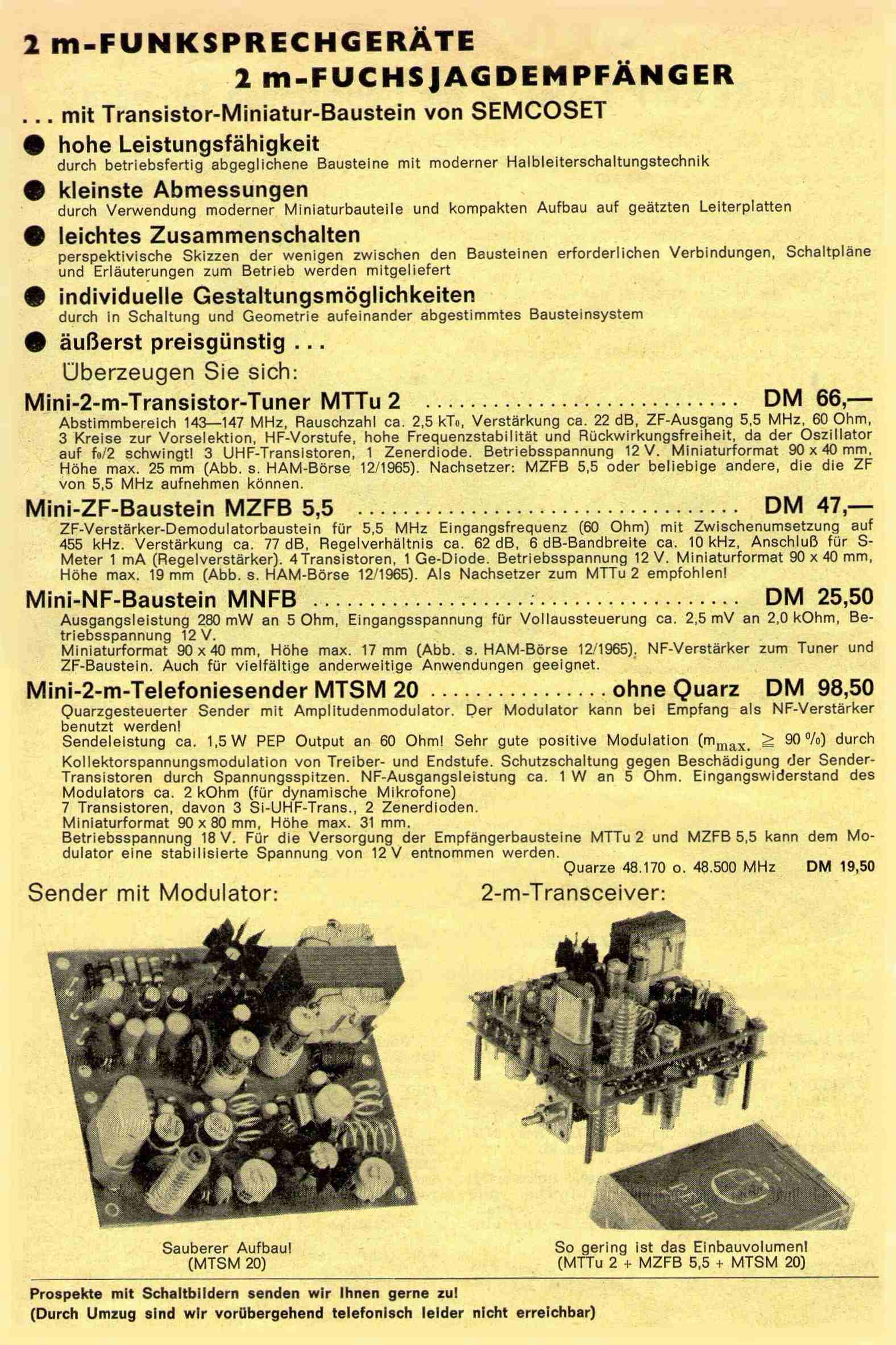

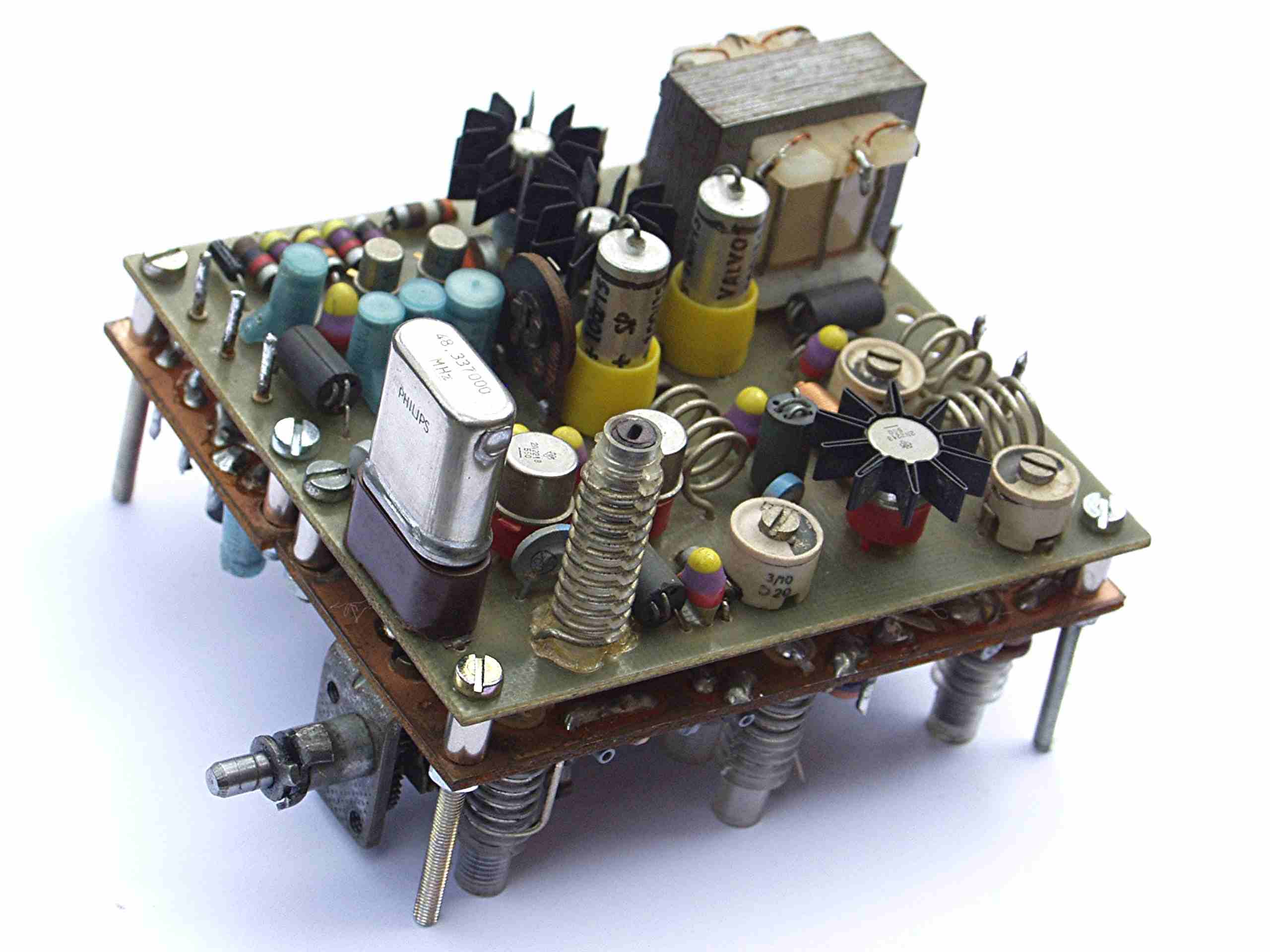

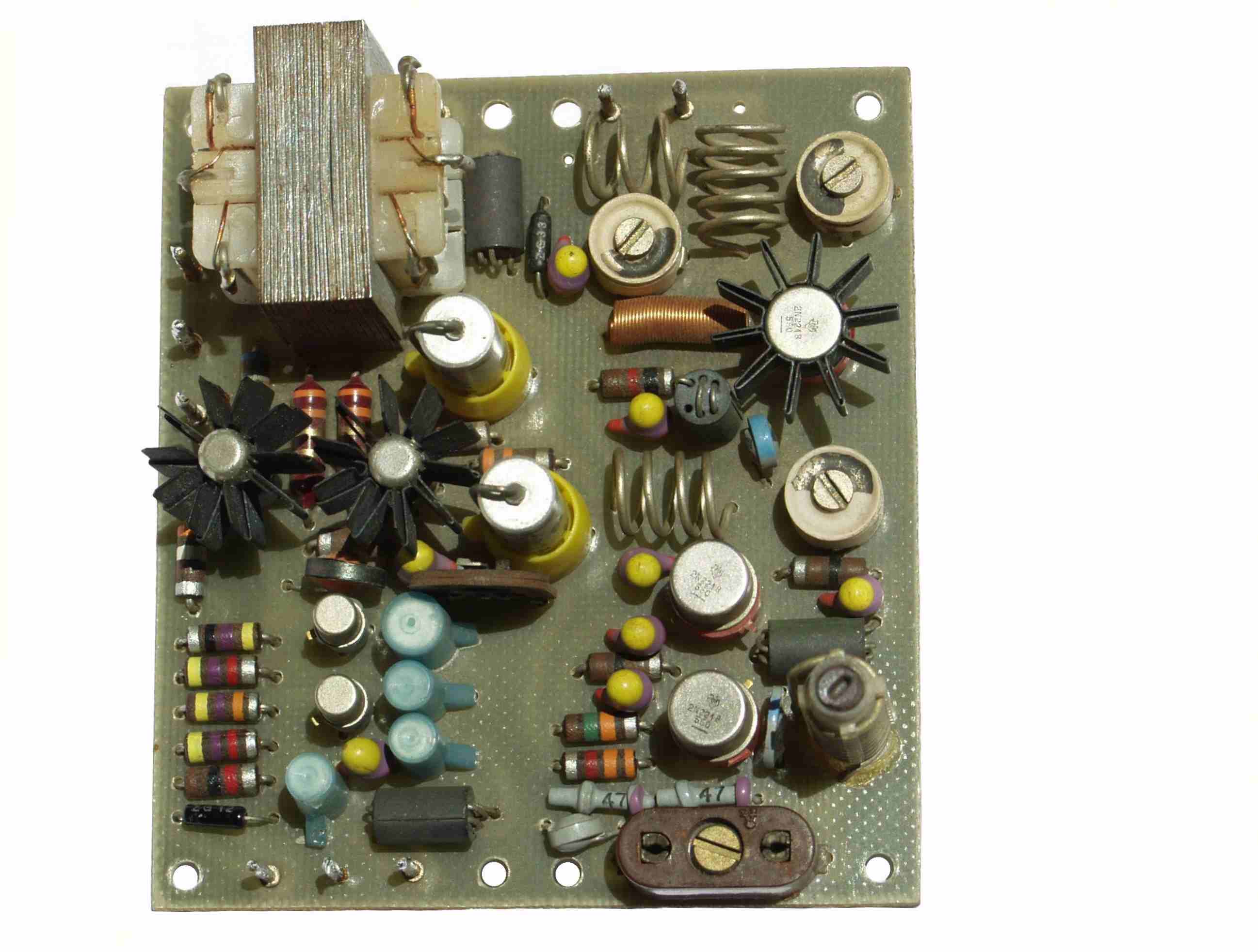

von 1966		 DL-QTC 3-1966_mod.jpg (303489 bytes) mini lausen 001_mod.jpg (219383 bytes) mtsm20 008_mod.jpg (136635 bytes) mtsm20 009_mod.jpg (167122 bytes) mtsm20 005_mod.jpg (186236 bytes)

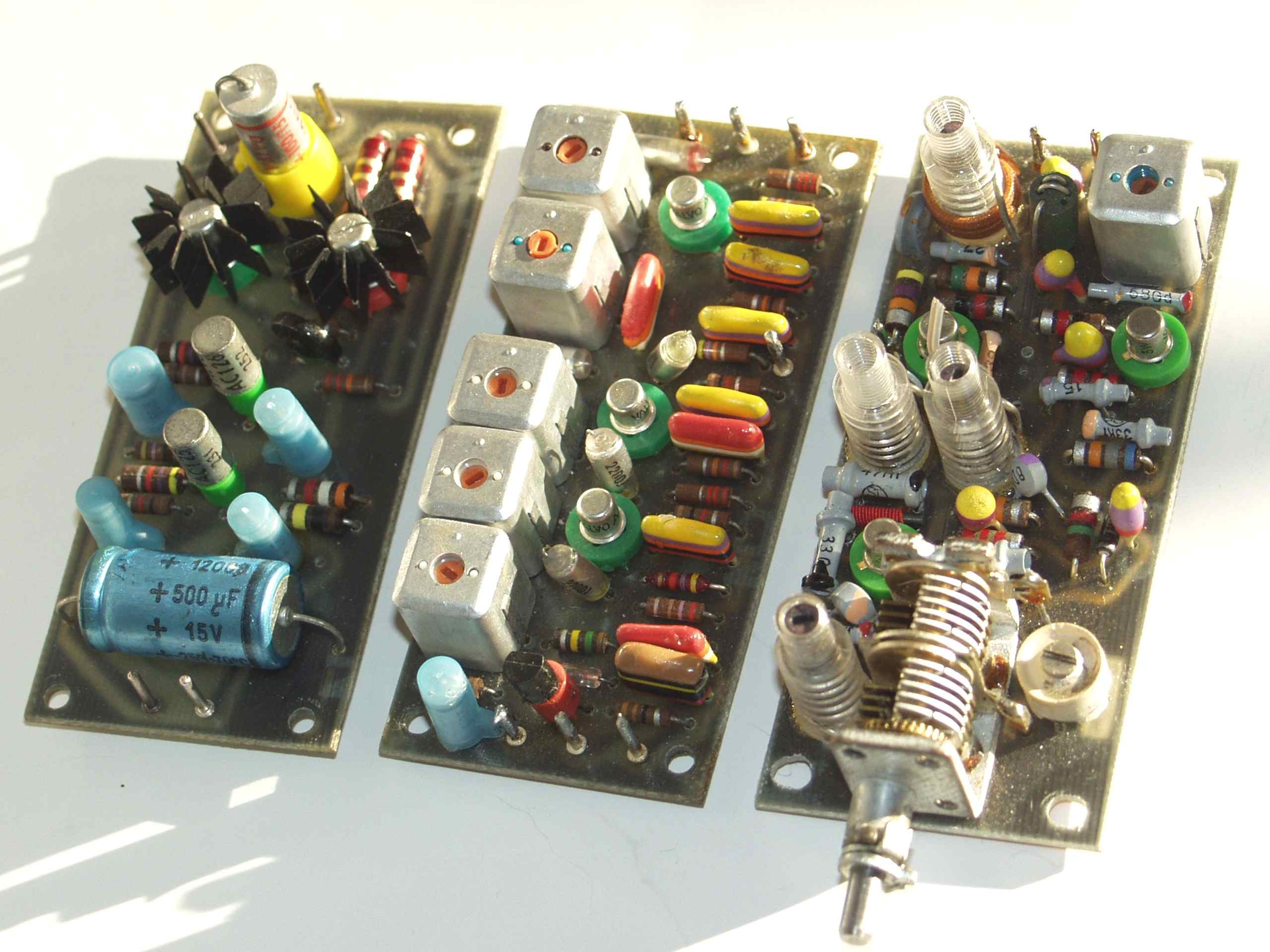

Abstimmhinweise_mod.jpg (200347 bytes) Mini Tuner MTTu 2_mod.jpg (202196 bytes) Mini ZF-Baustein MZFB 5,5_mod.jpg (217057 bytes) Mini Lausen RX_mod.jpg (245709 bytes) Dsc00094.jpg (13960 bytes)

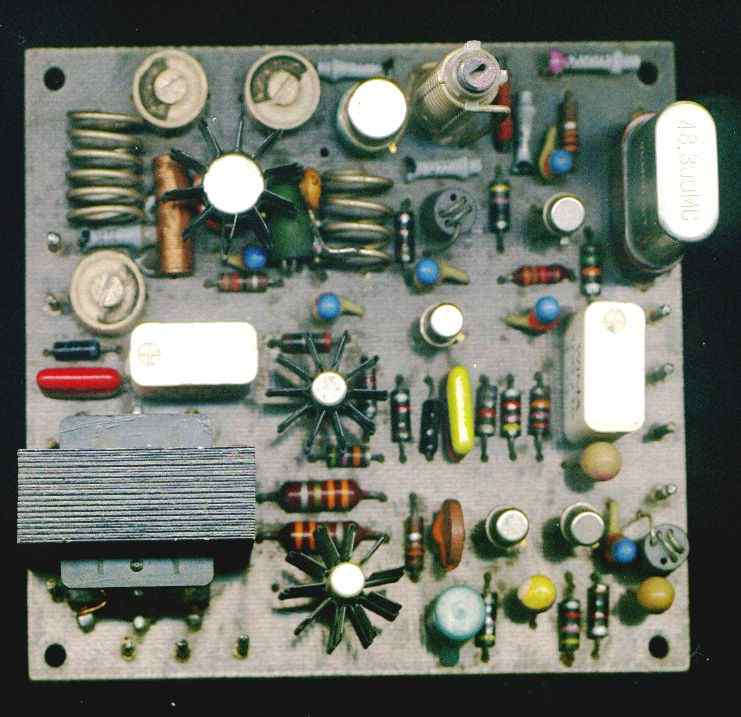

SMS
2m AM Senderbaustein

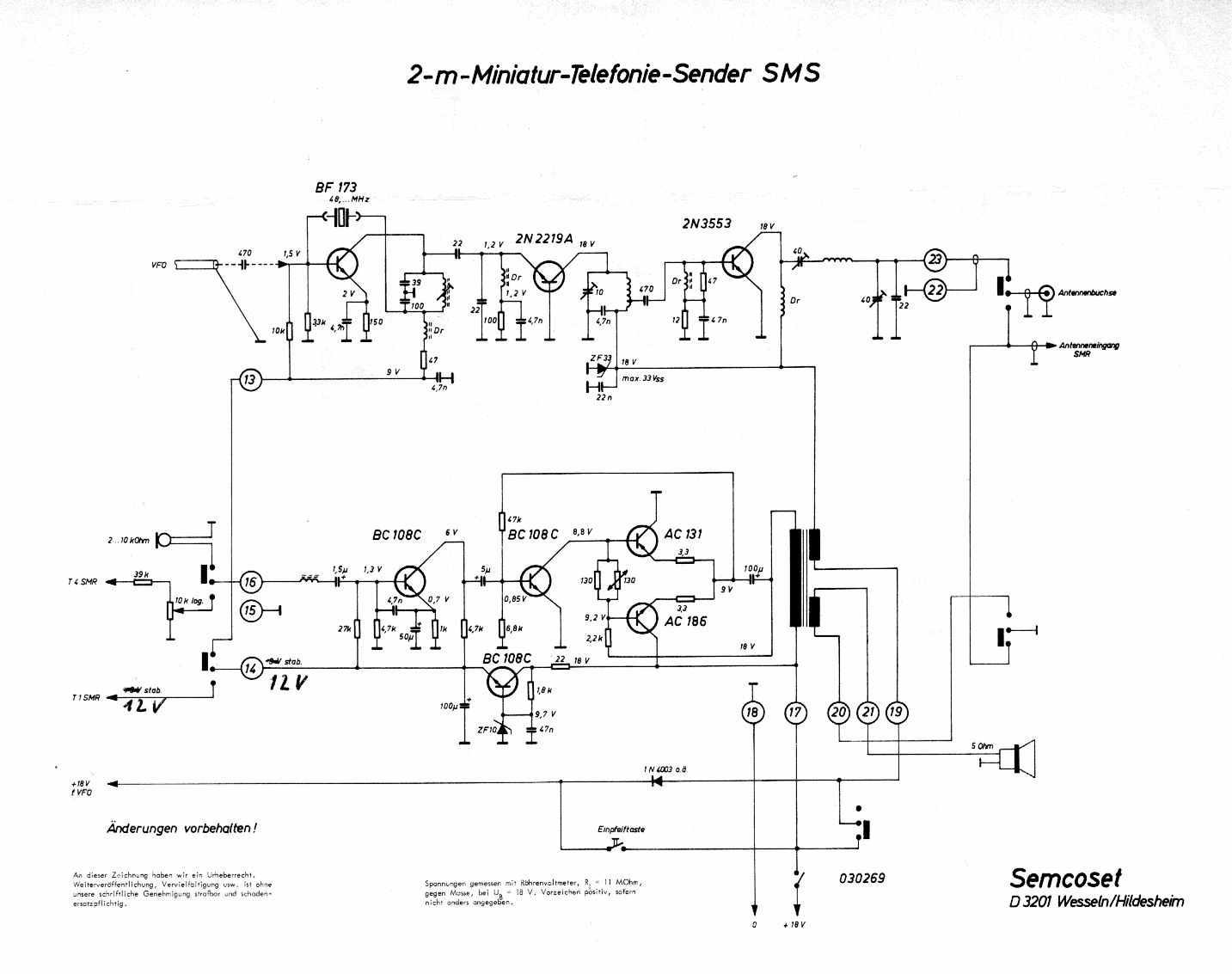

(mit 2N3553 in der Endstufe)		 SMS2_mod.jpg (47870 bytes) Plat.Best.SMS_mod.jpg (51447 bytes) PL_SMS_mod.jpg (90332 bytes)
SMS
2m AM Senderbaustein
(mit 2N3553 in der Endstufe)

 Teil 2

SMS Unterseite		 SMS_mod.jpg (178383 bytes)
SMS

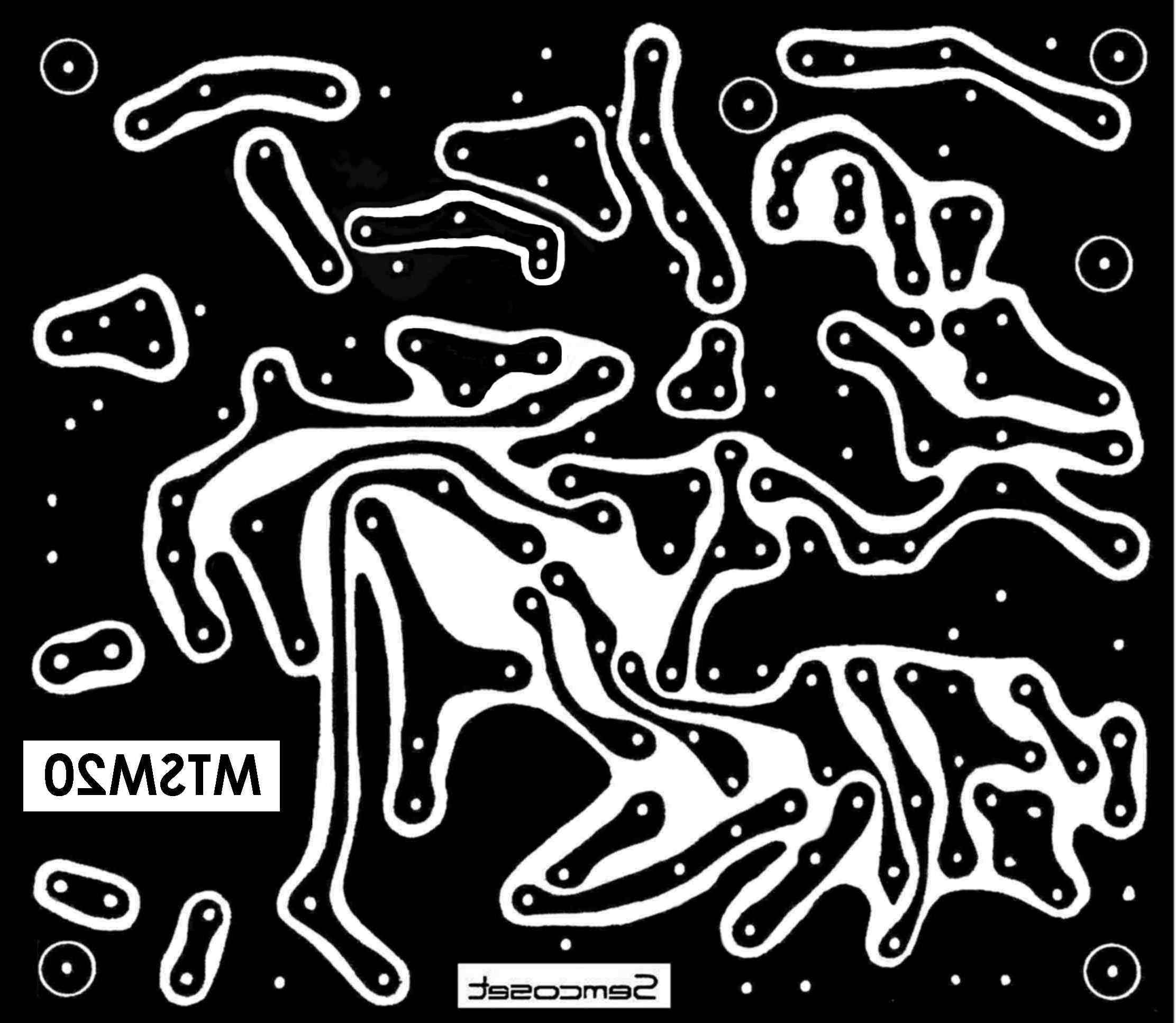

Masstab 1:1		 MTSM20_mod.jpg (181448 bytes)
MTSM20
Masstab 1:1
MBS 21

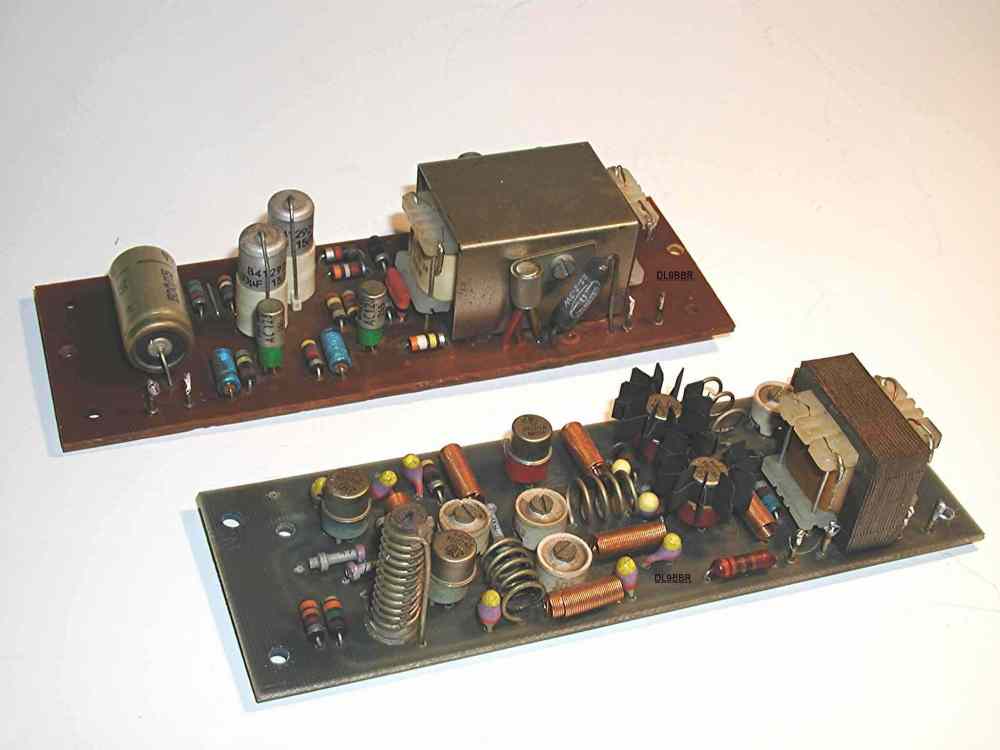

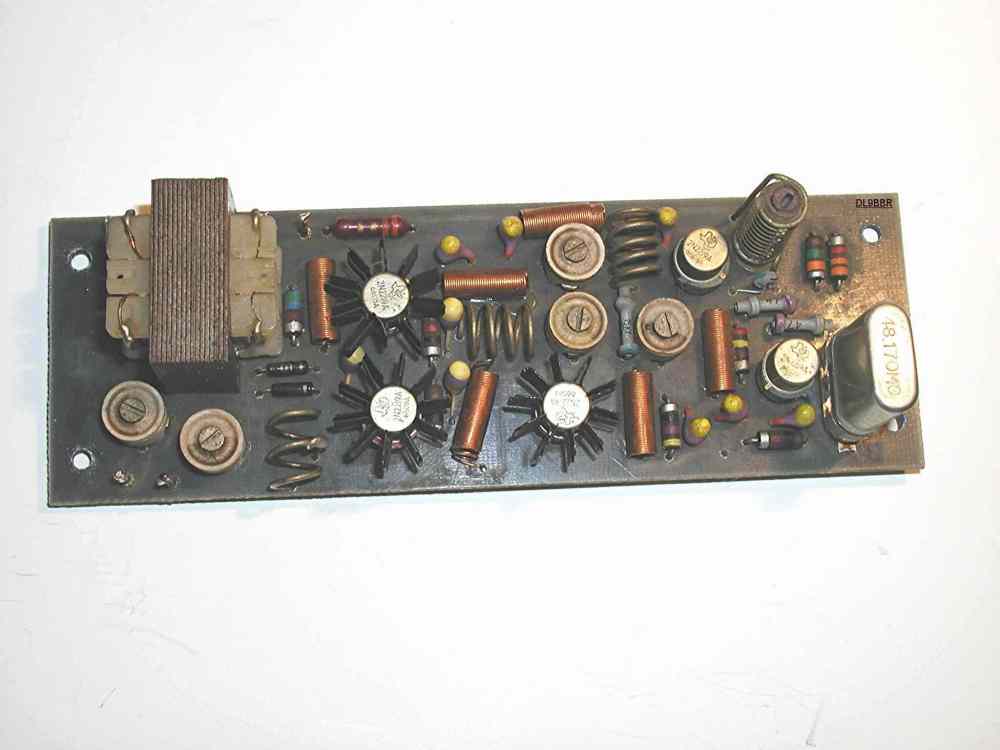

2m AM Sender		 MBS 21 u. MFBM 20_mod.jpg (39739 bytes) MBS21_mod.jpg (38502 bytes)
MBS 22

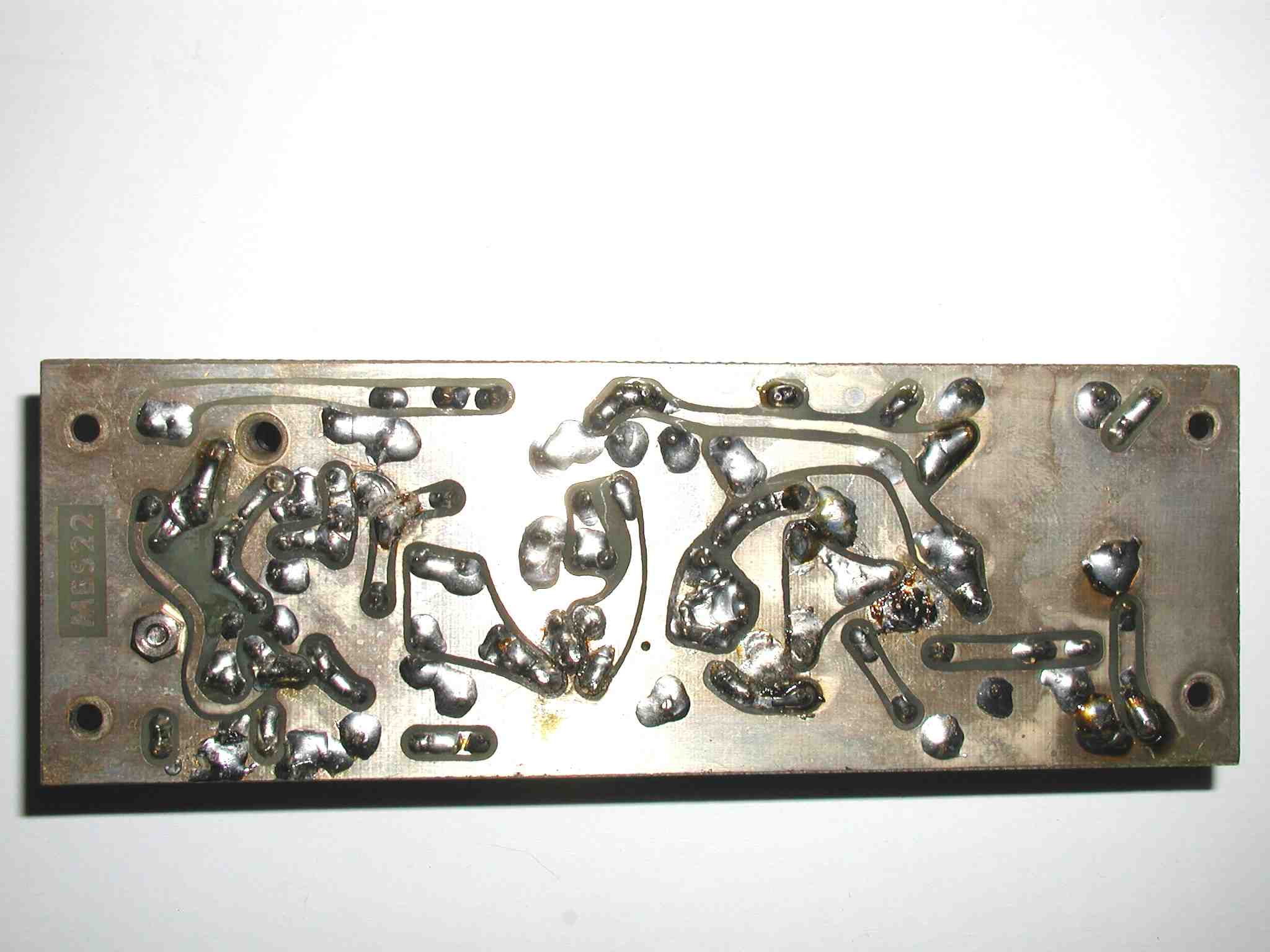

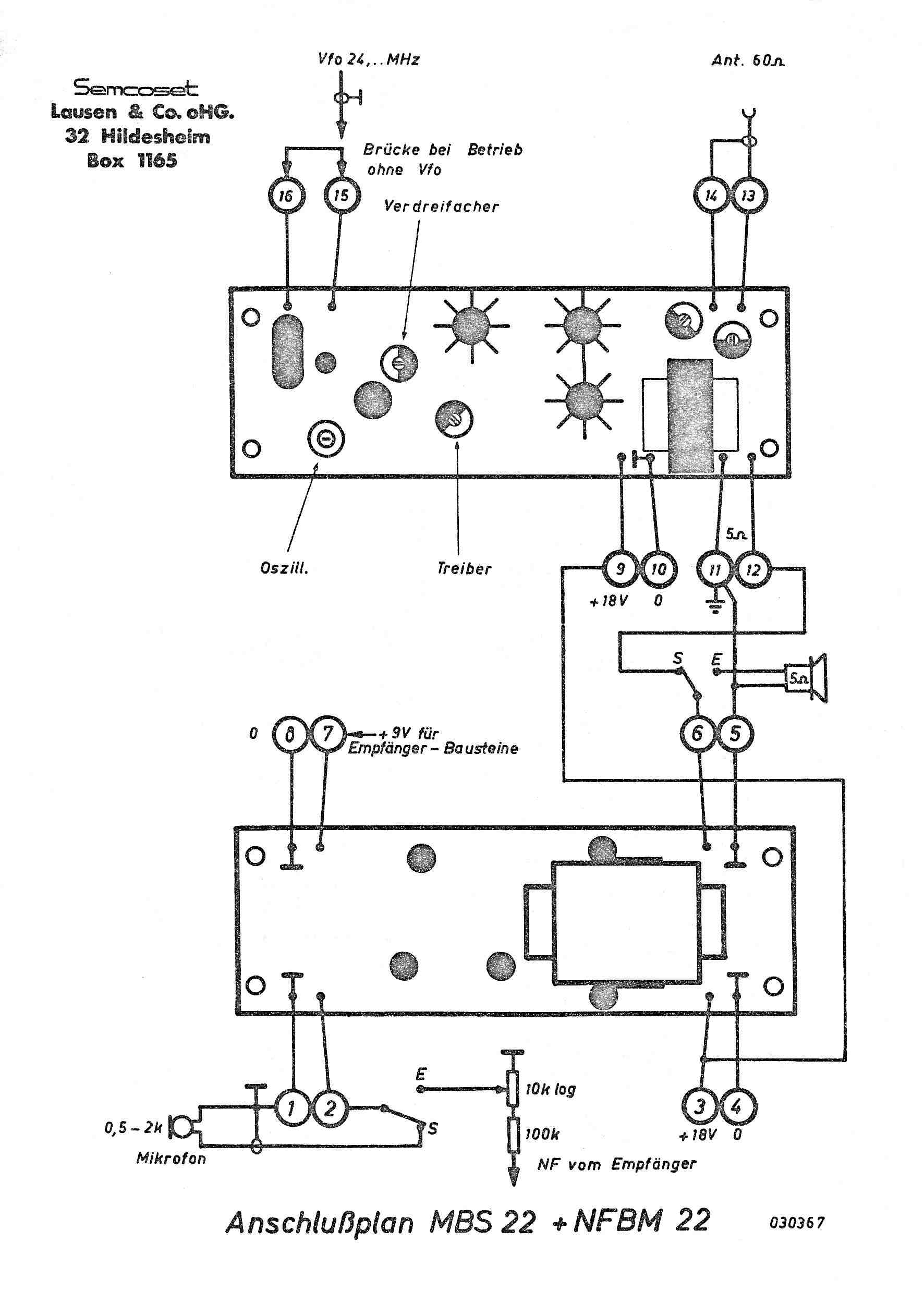

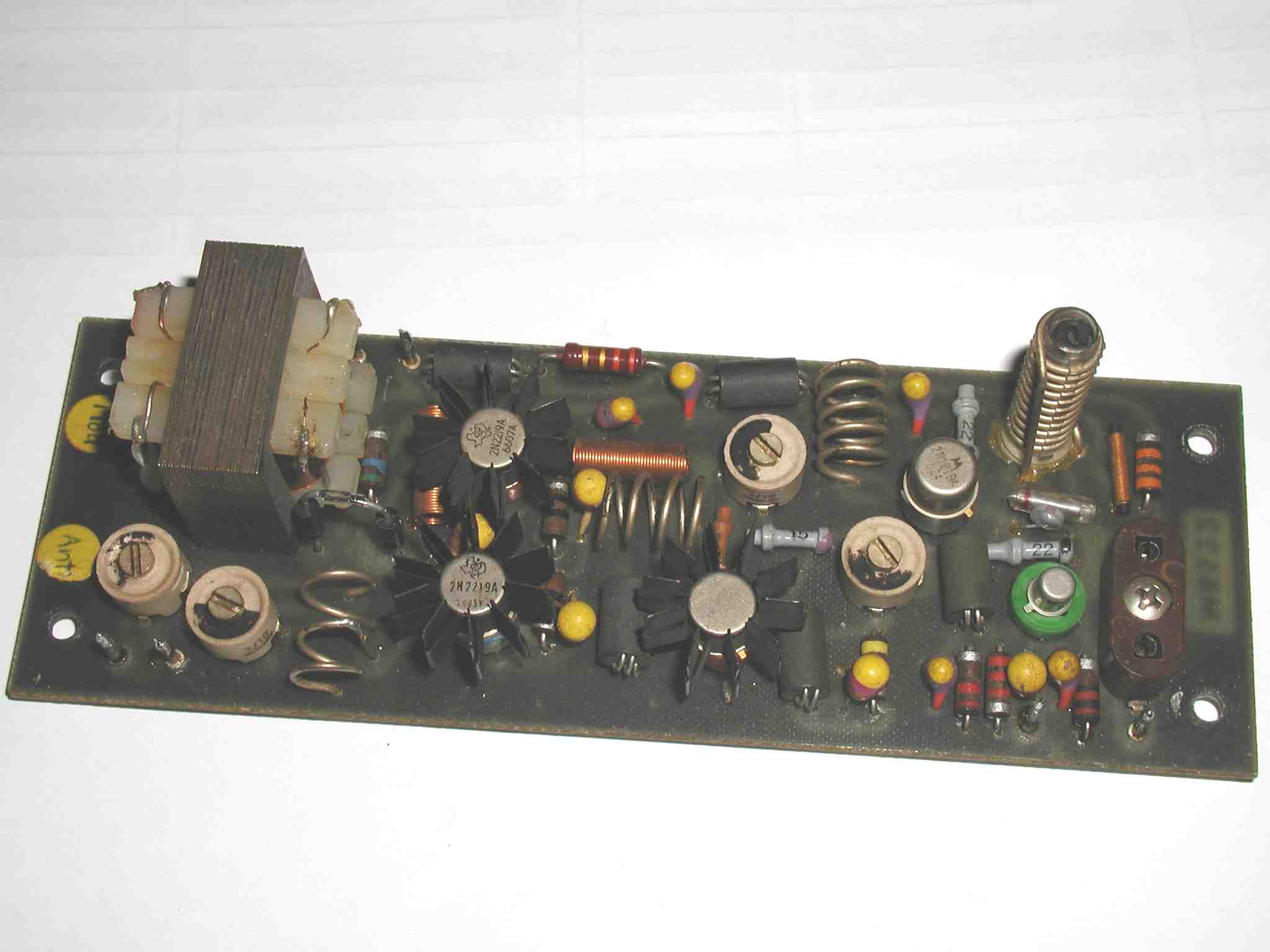

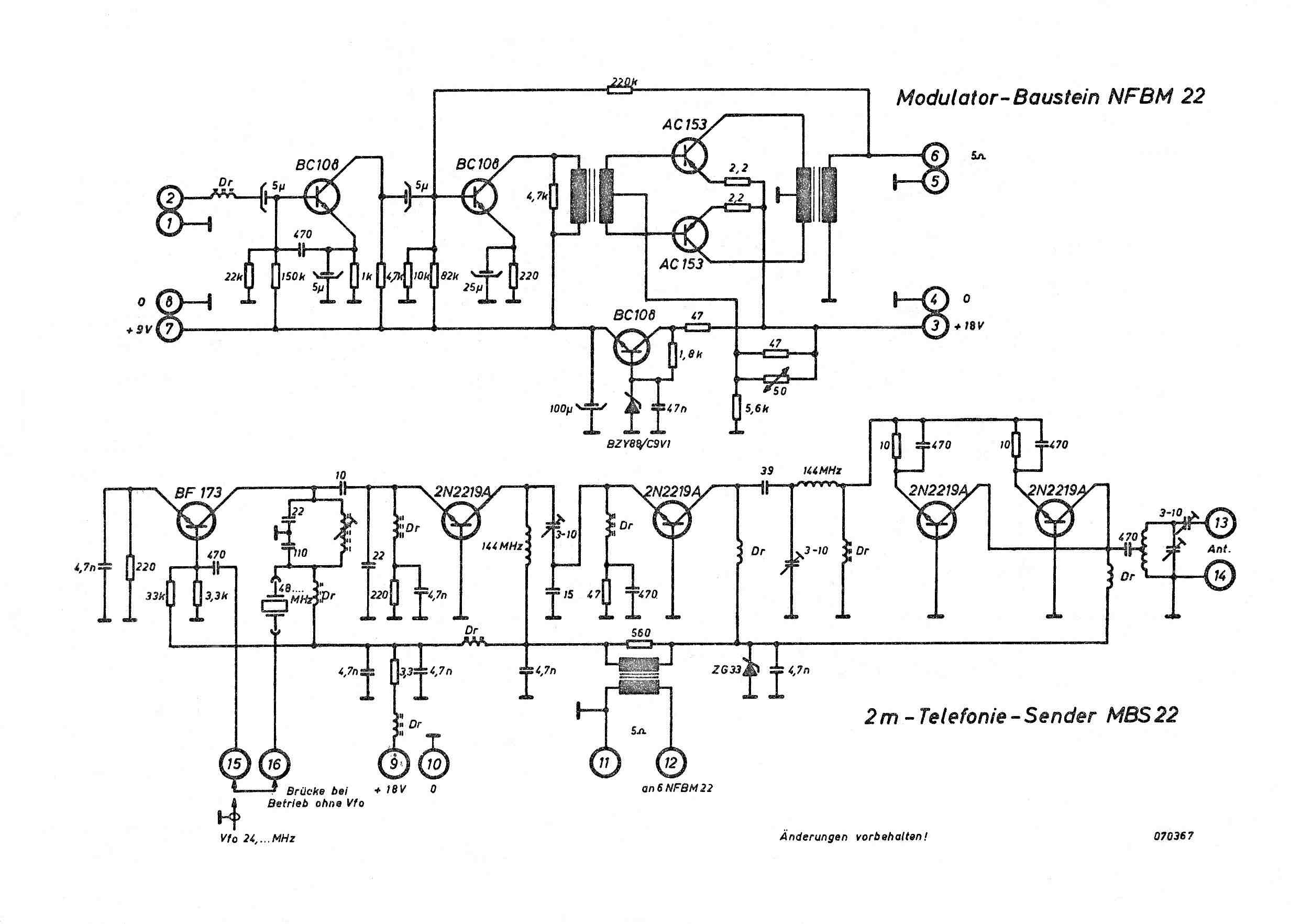

2m AM Sender		 MBS22 005_mod.jpg (99168 bytes) MBS22 003_mod.jpg (140690 bytes) MBS22 1_mod.jpg (202438 bytes) MBS22-NFBM22_mod.jpg (195311 bytes)
MBS 23

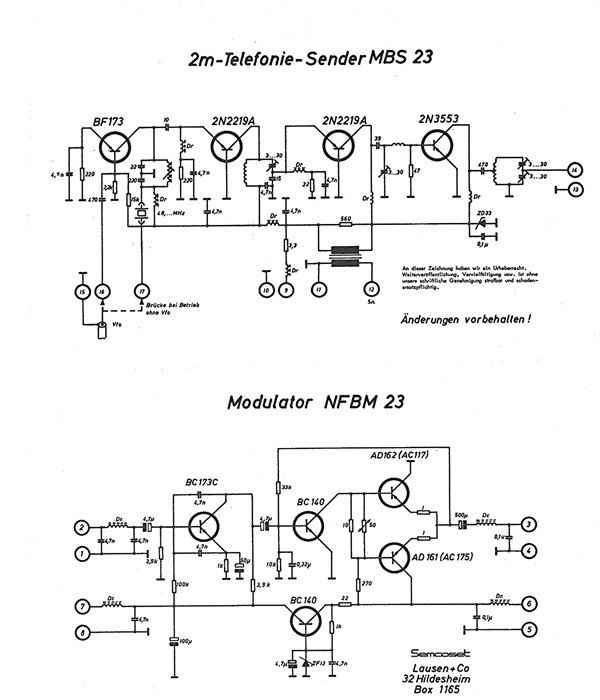

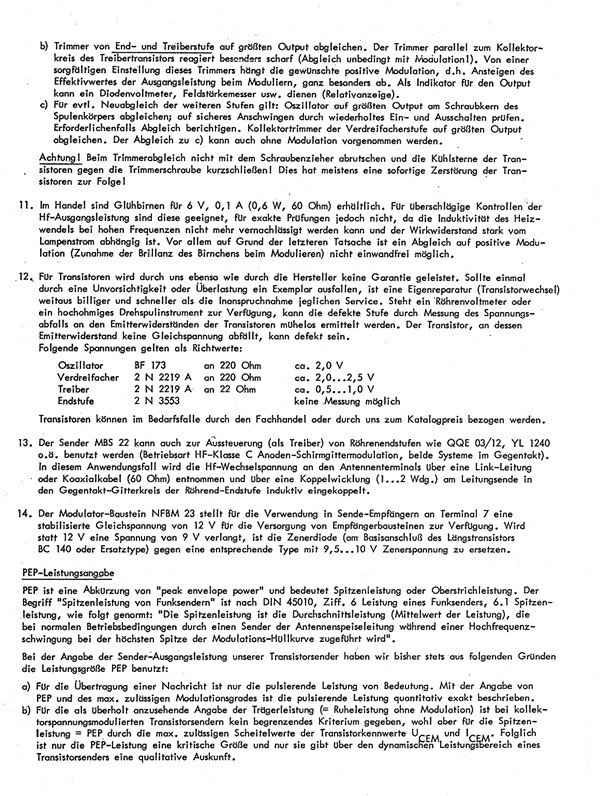

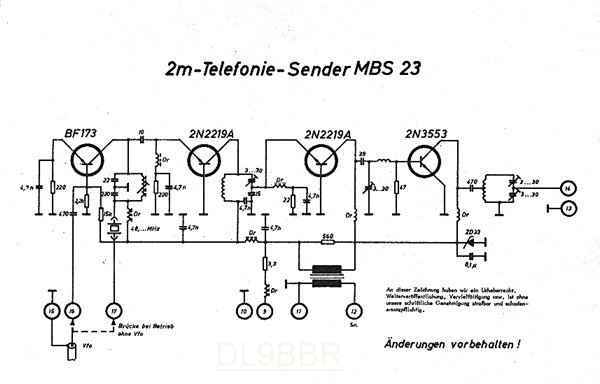

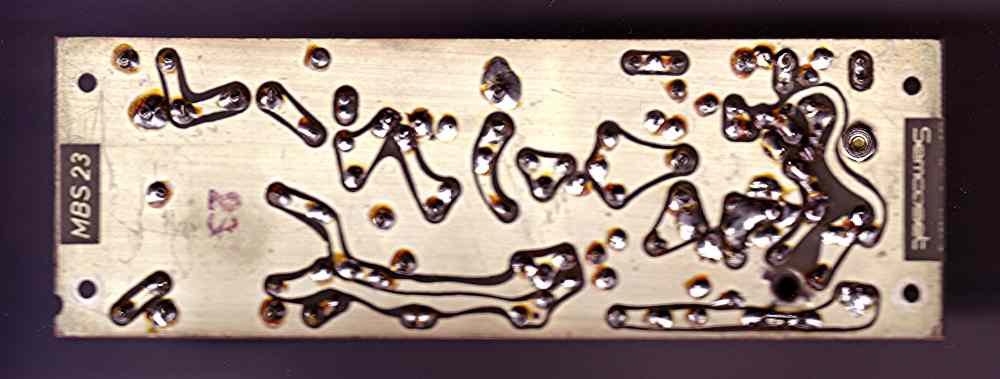

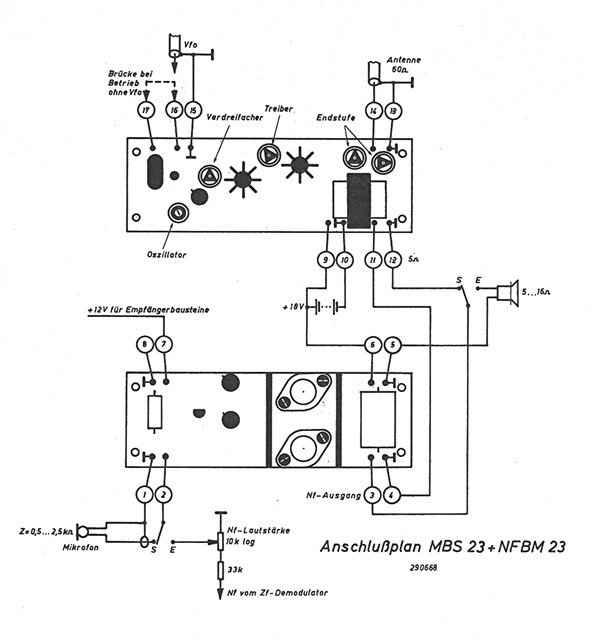

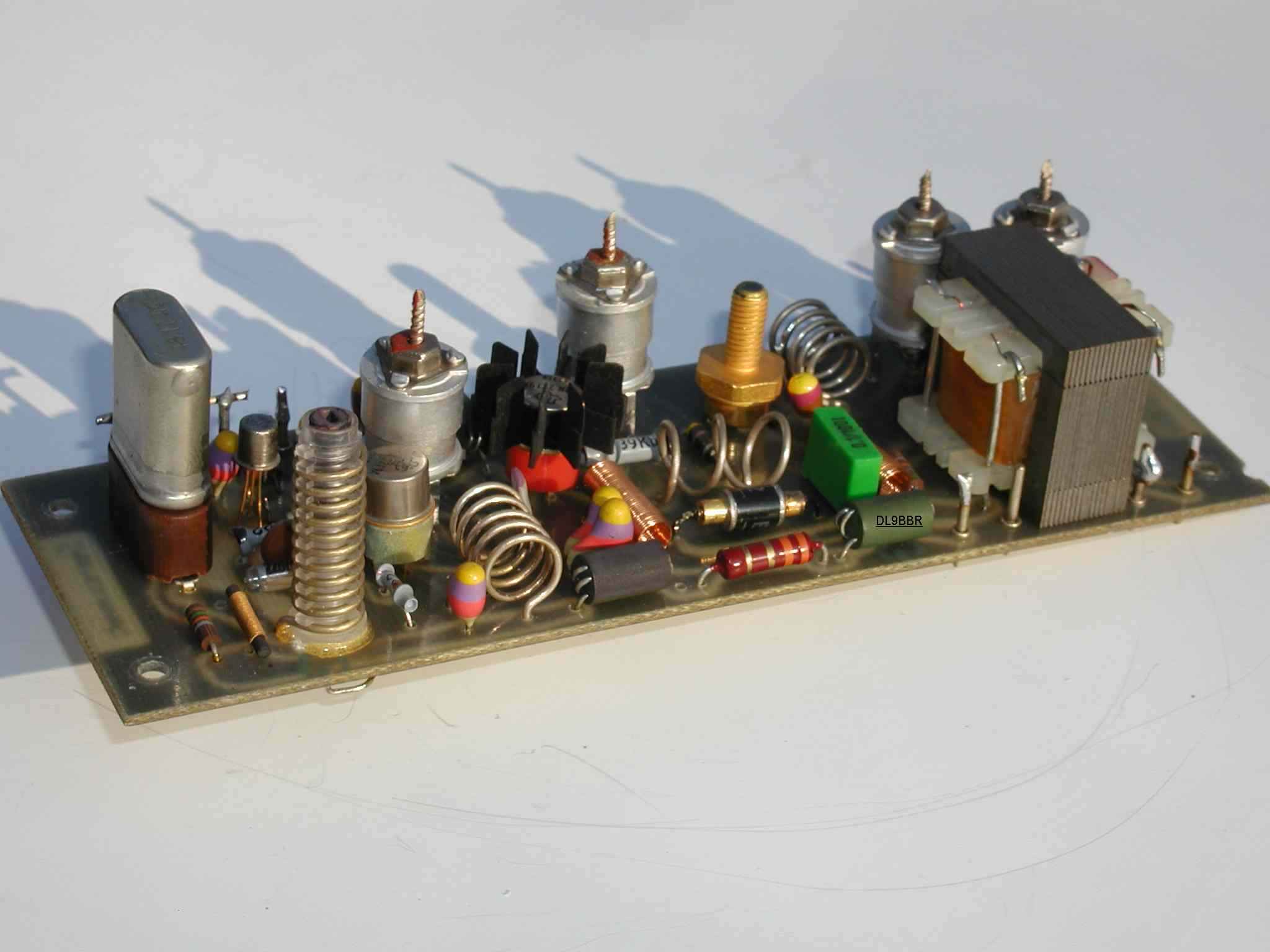

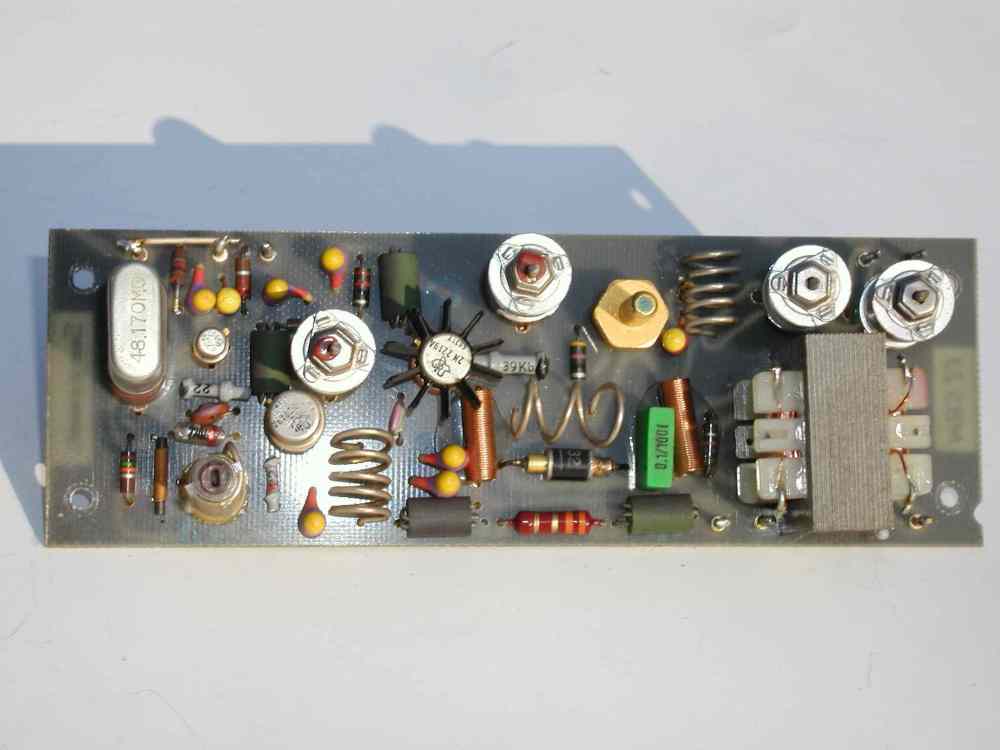

2m AM Sender		 MBS 23_mod.jpg (40185 bytes) MBS23_mod.jpg (107382 bytes) Betriebsanl S.3_mod.jpg (36157 bytes) Betriebsanl S.4_mod.jpg (28409 bytes) Schalt.MBS 23_mod.jpg (20395 bytes)
MBS 23
2m AM Sender
Betriebsanleitung

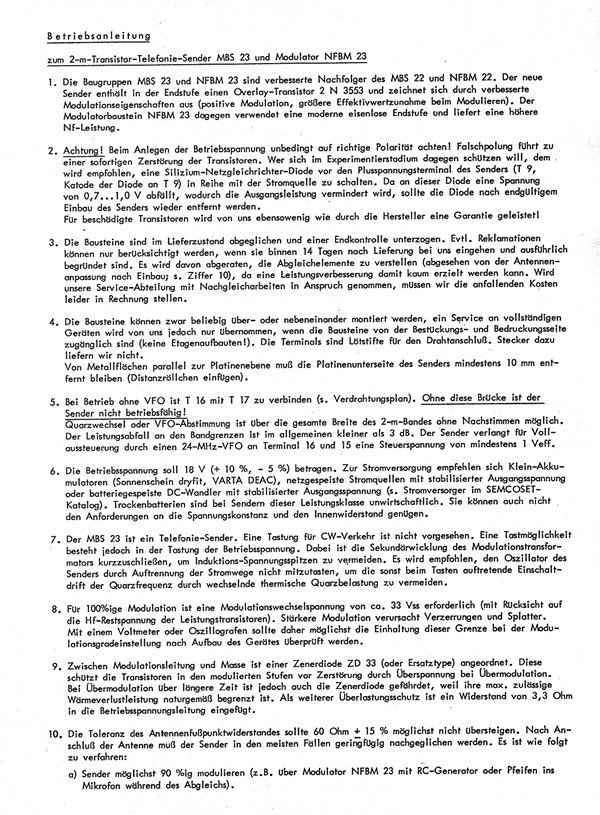

 Betiebsanl S.1_mod.jpg (91260 bytes) Betiebsanl S.2_mod.jpg (92553 bytes) Betriebsanl S.3_mod.jpg (36157 bytes) Betriebsanl S.4_mod.jpg (28409 bytes) MBS 23_mod.jpg (36861 bytes)

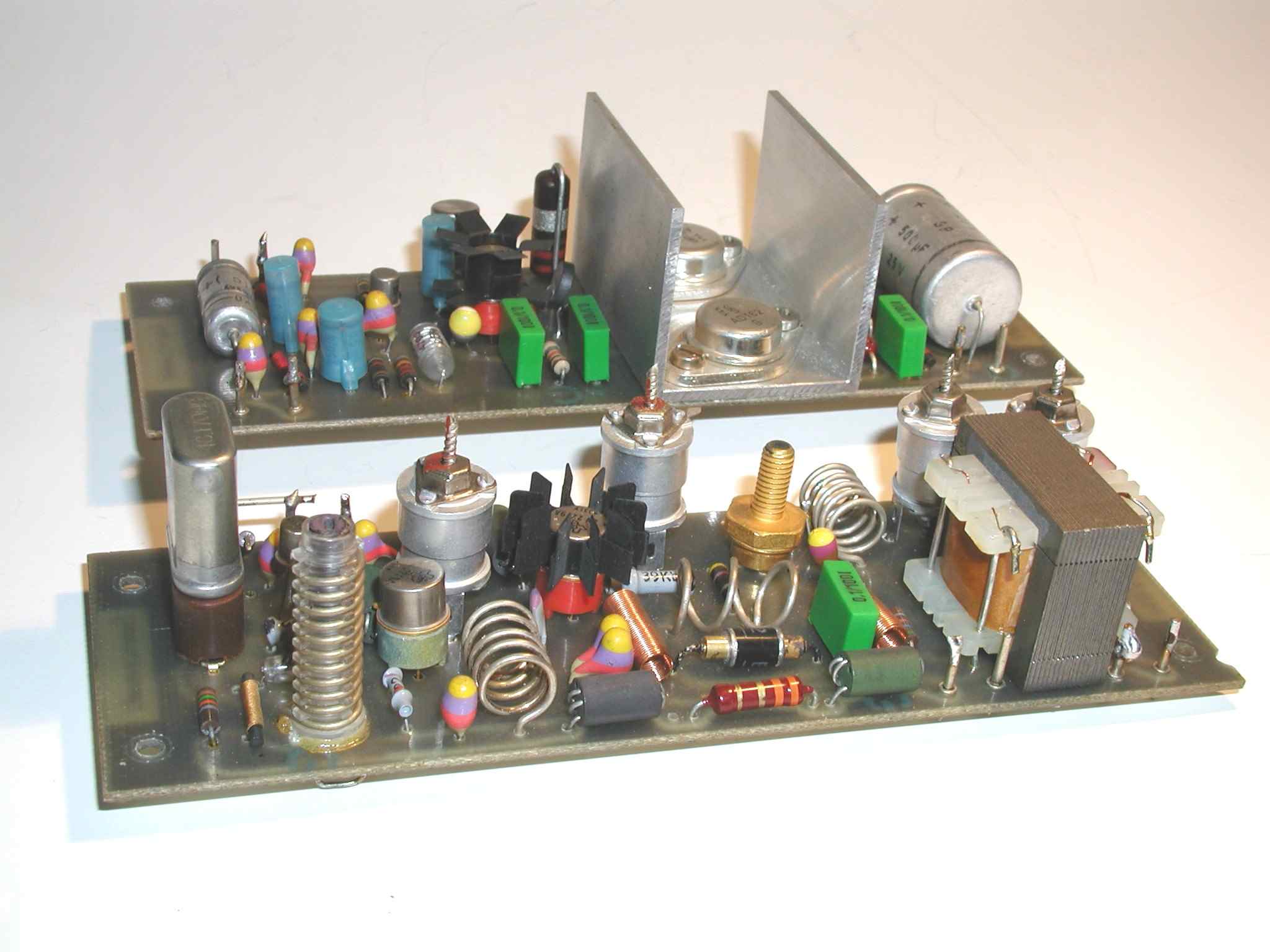

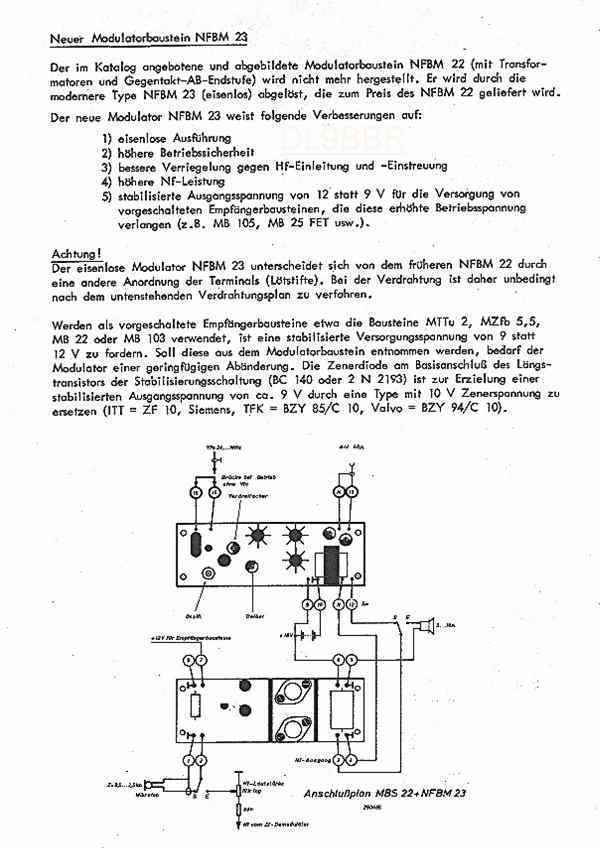

NFBM 23
Verstärker

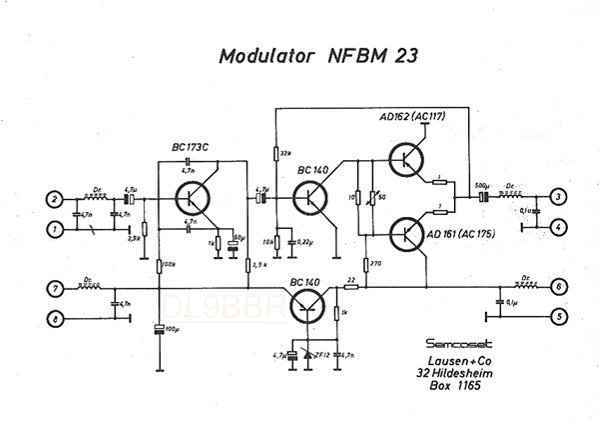

Betriebsanleitung		 NFBM 23_mod.jpg (56400 bytes) Schalt. NFBM 23_mod.jpg (19310 bytes) MBS 23-NFBM 23_mod.jpg (137703 bytes)

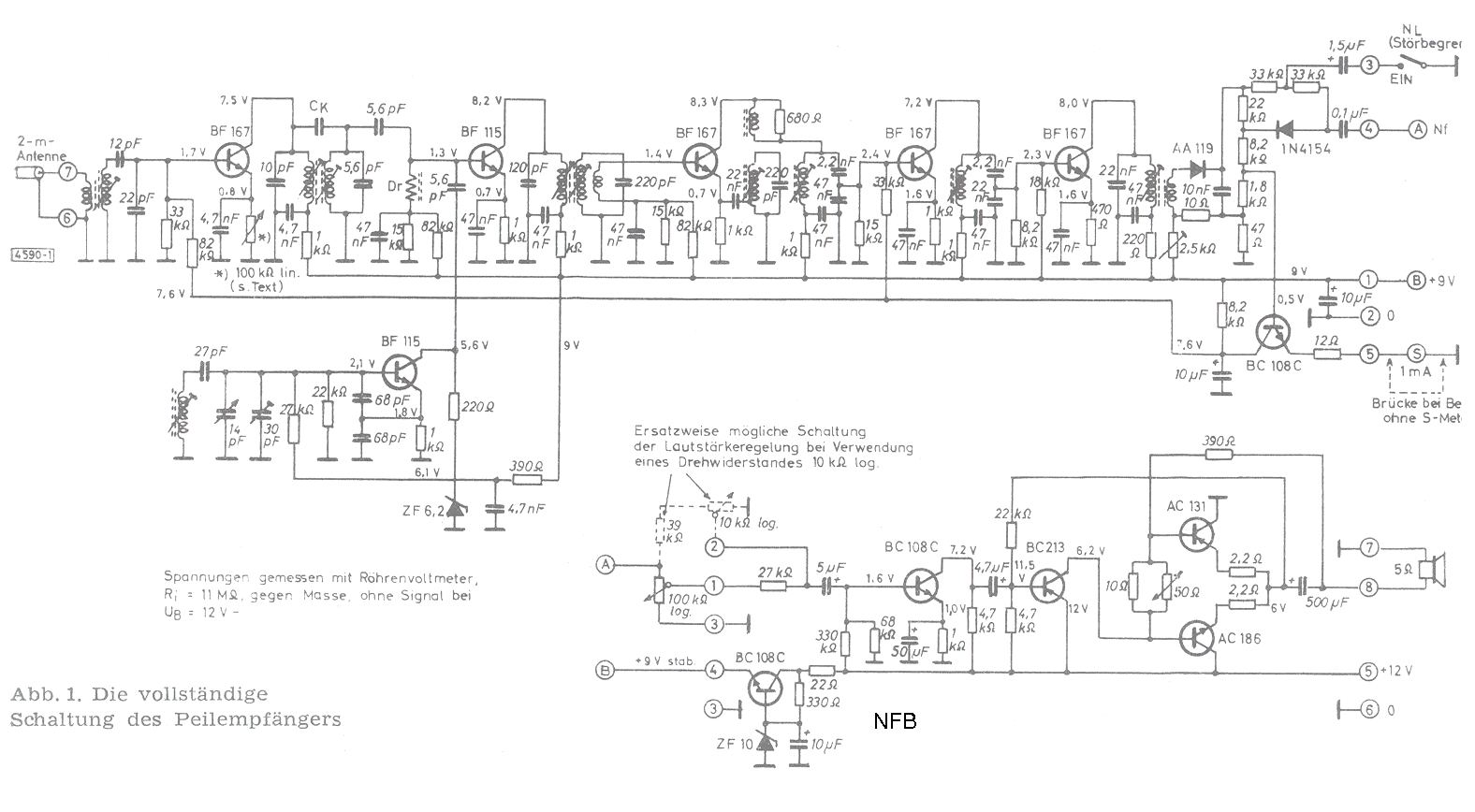

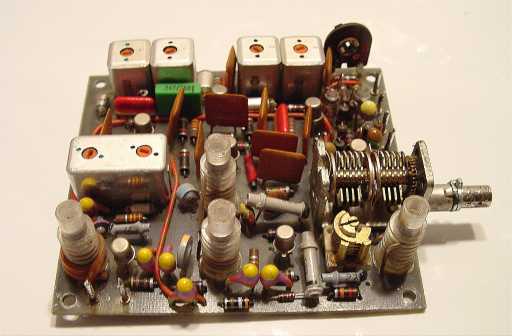

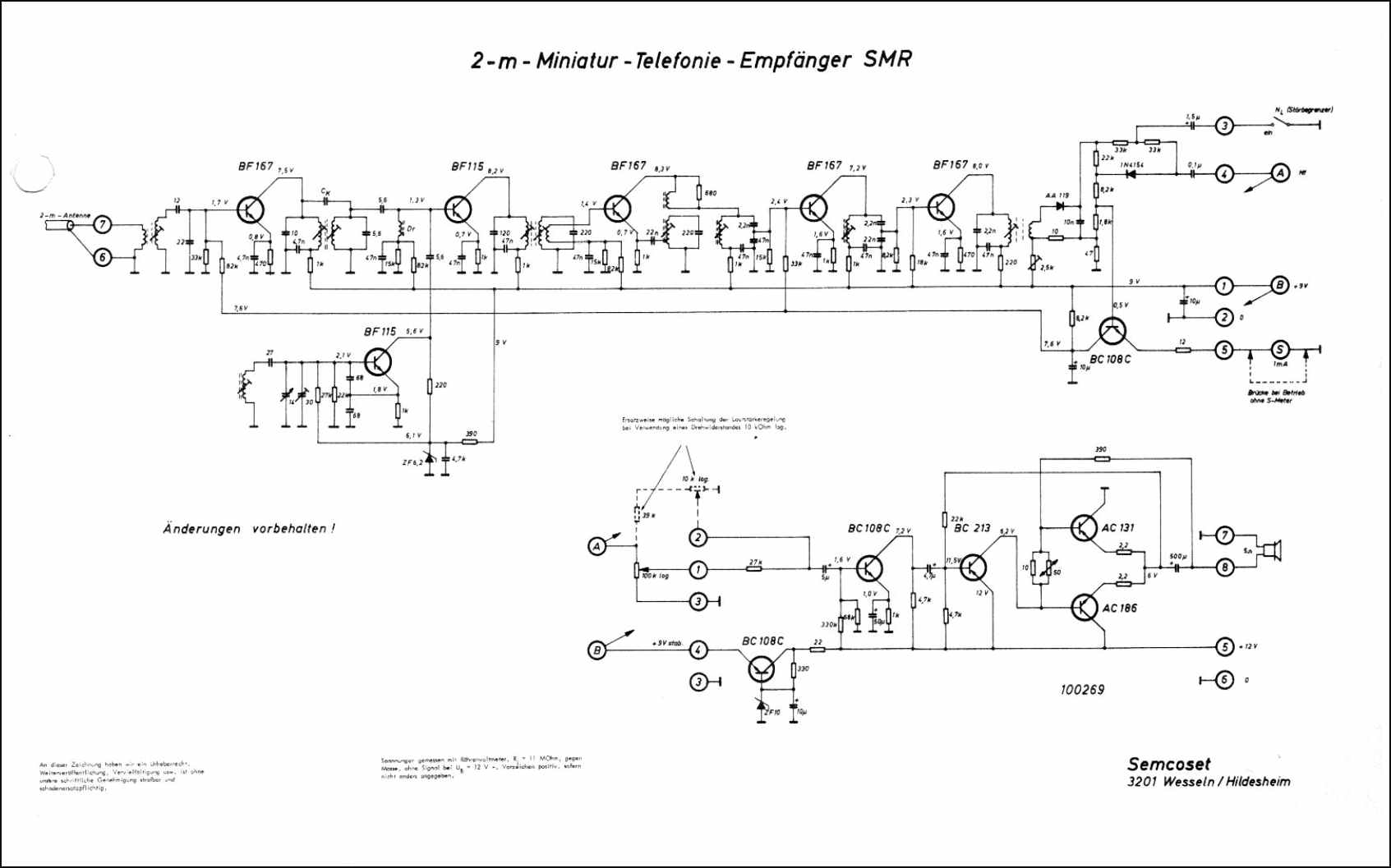

SMR 2m Receiver Semco_SMR.jpg (21358 bytes) SMR_Schaltbild_mod.jpg (100964 bytes) MiniBaugruppen_small.jpg (34555 bytes) SMR_Schematic.jpg (156095 bytes)
Eingebauter SMR 2-m Receiver
Beispiel 		 2m Mini Lausen RX_1.JPG (664435 bytes) 2m Mini Lausen RX_2.JPG (959442 bytes)

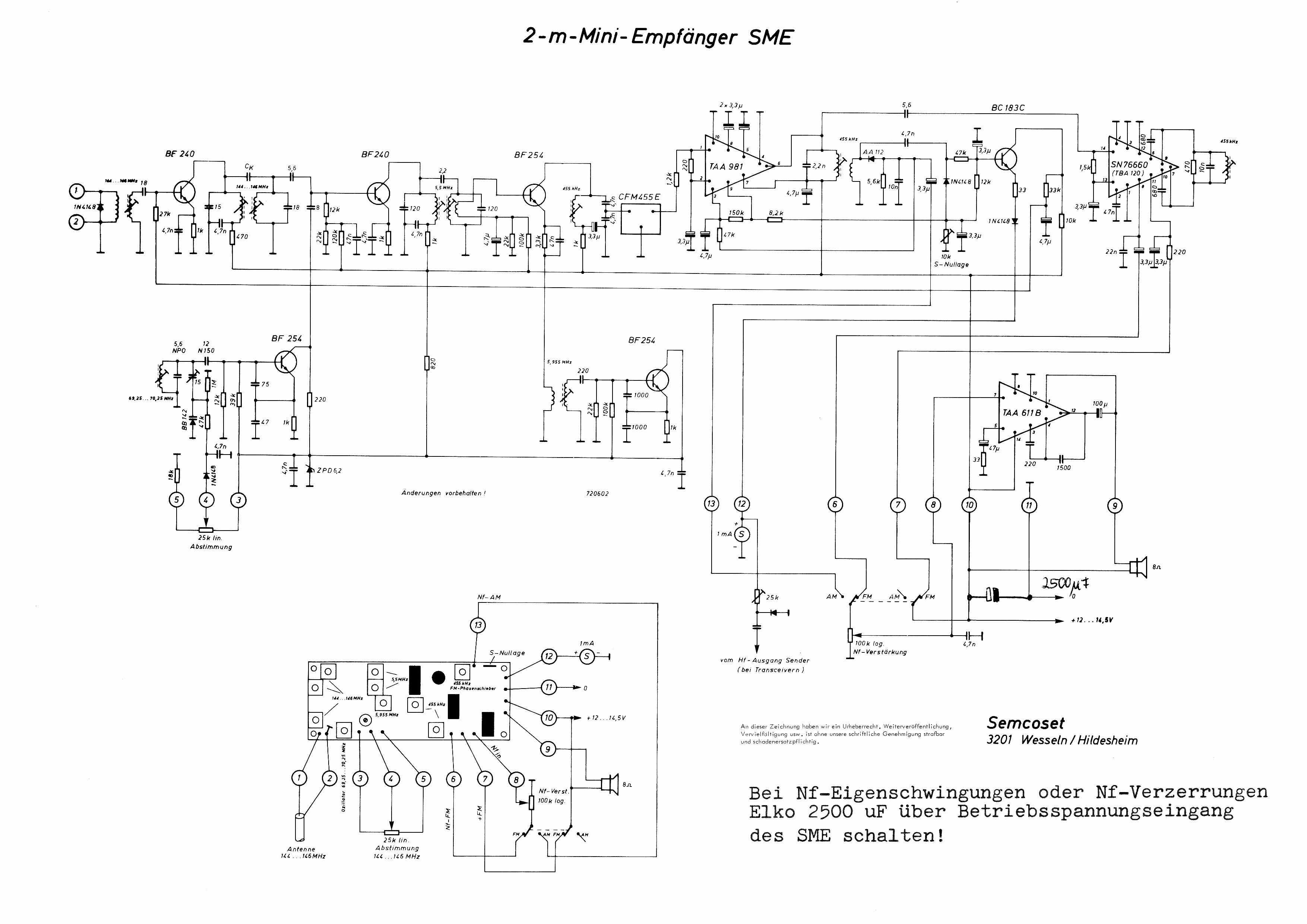

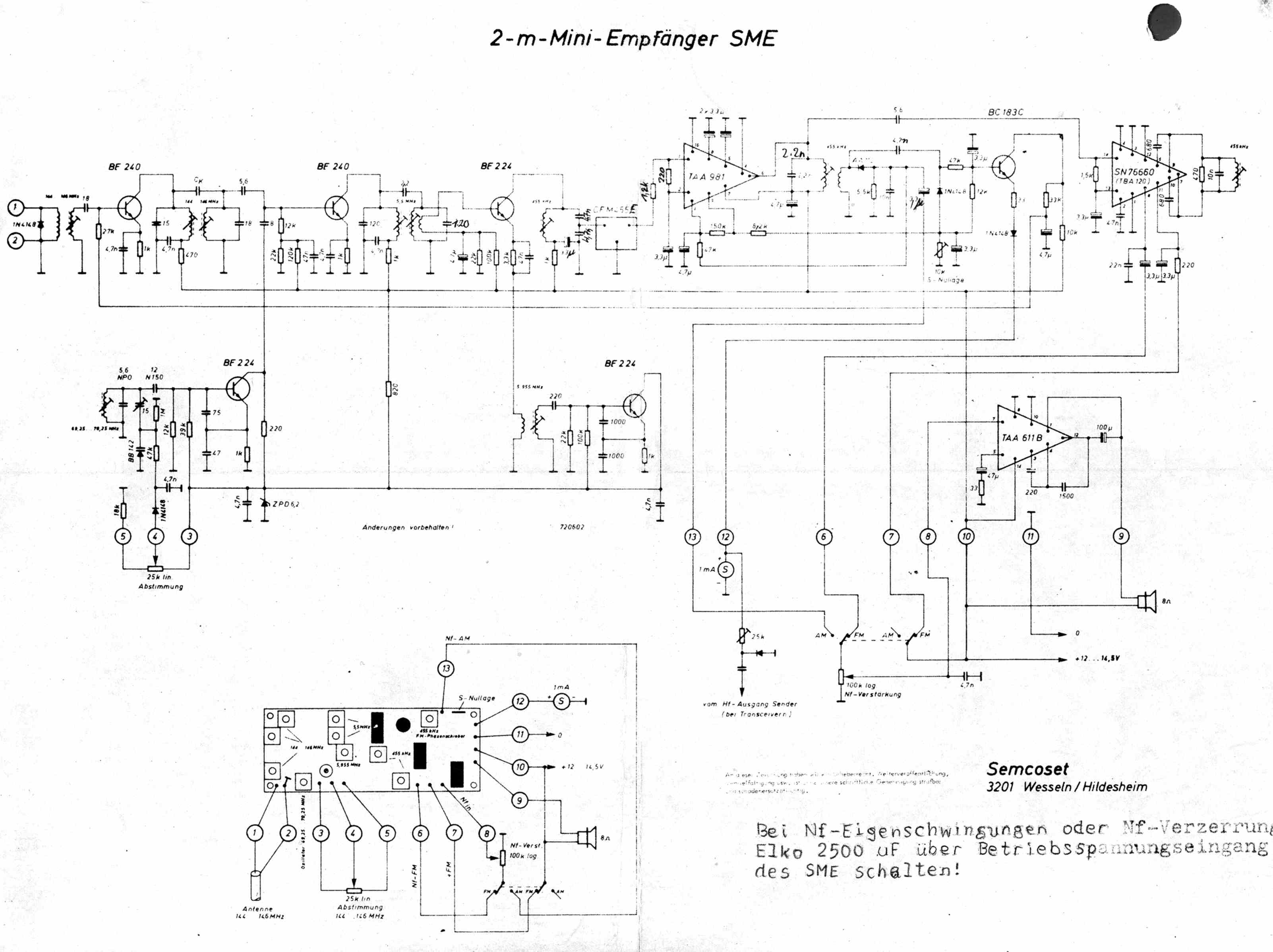

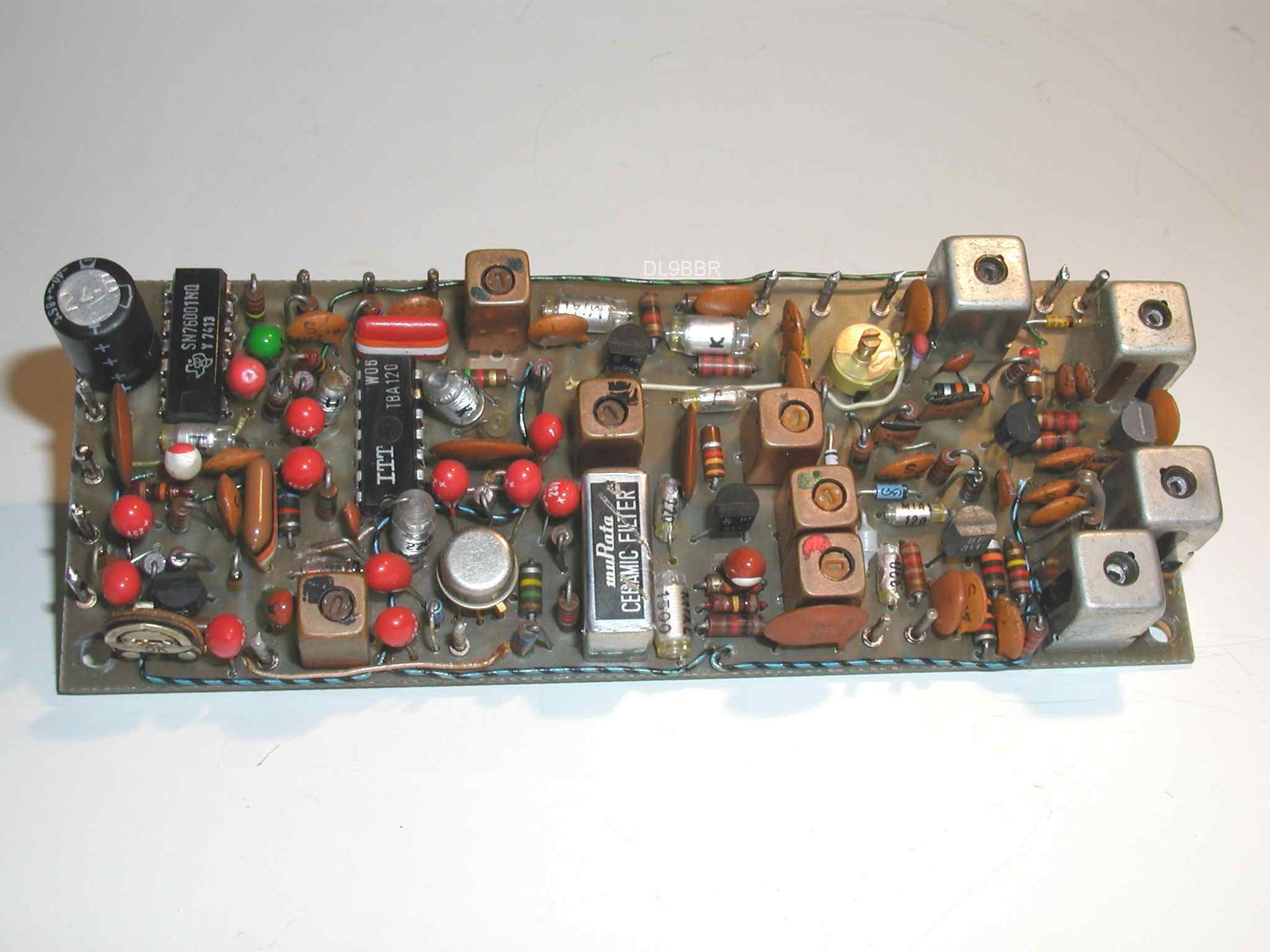

SME 2m Receiver SME2_mod2.jpg (142173 bytes) sme_mod.jpg (285192 bytes) SME 2 Anschlußplan_mod2.jpg (25772 bytes) SME-2_mod.jpg (763735 bytes)
SME 2m Receiver

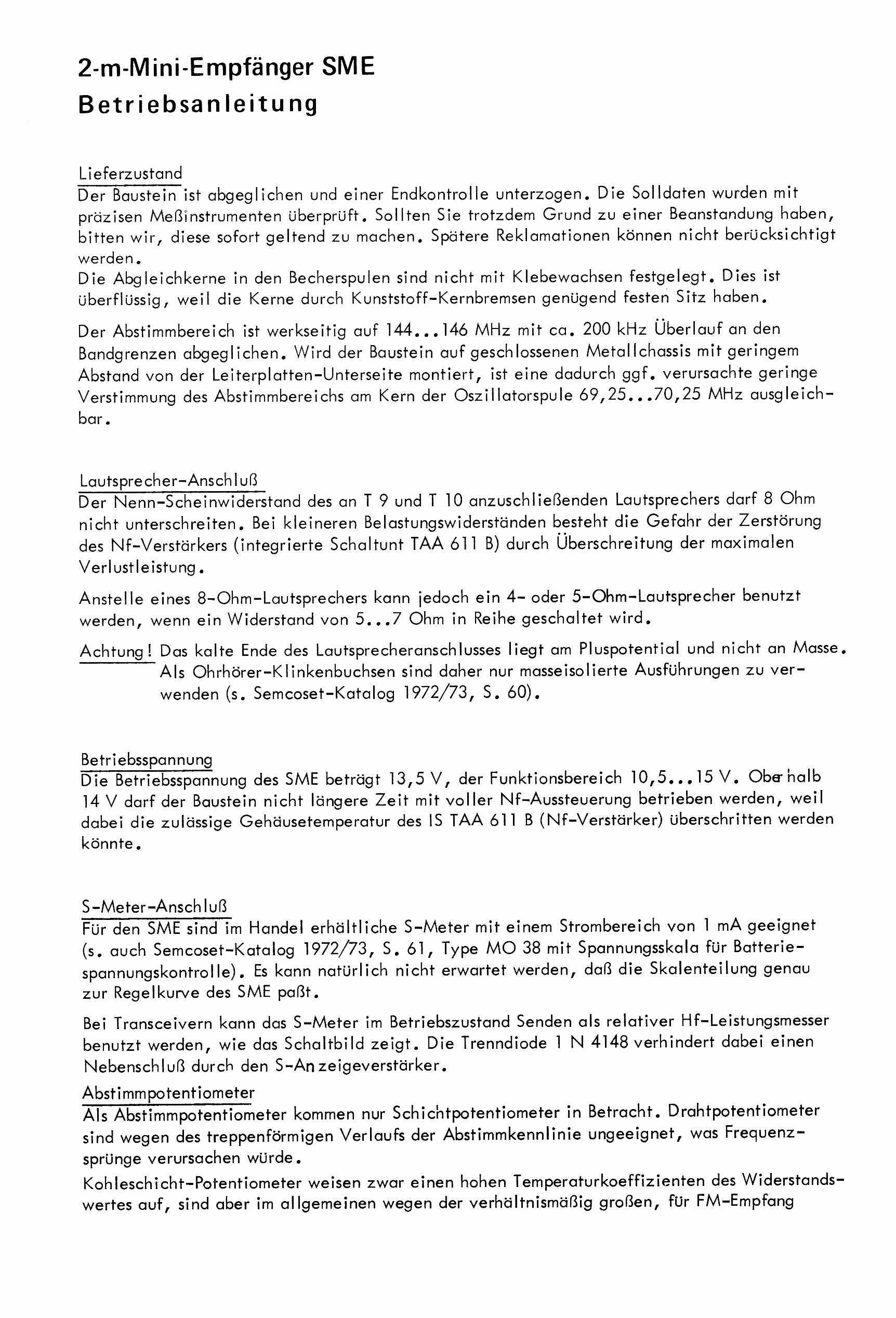

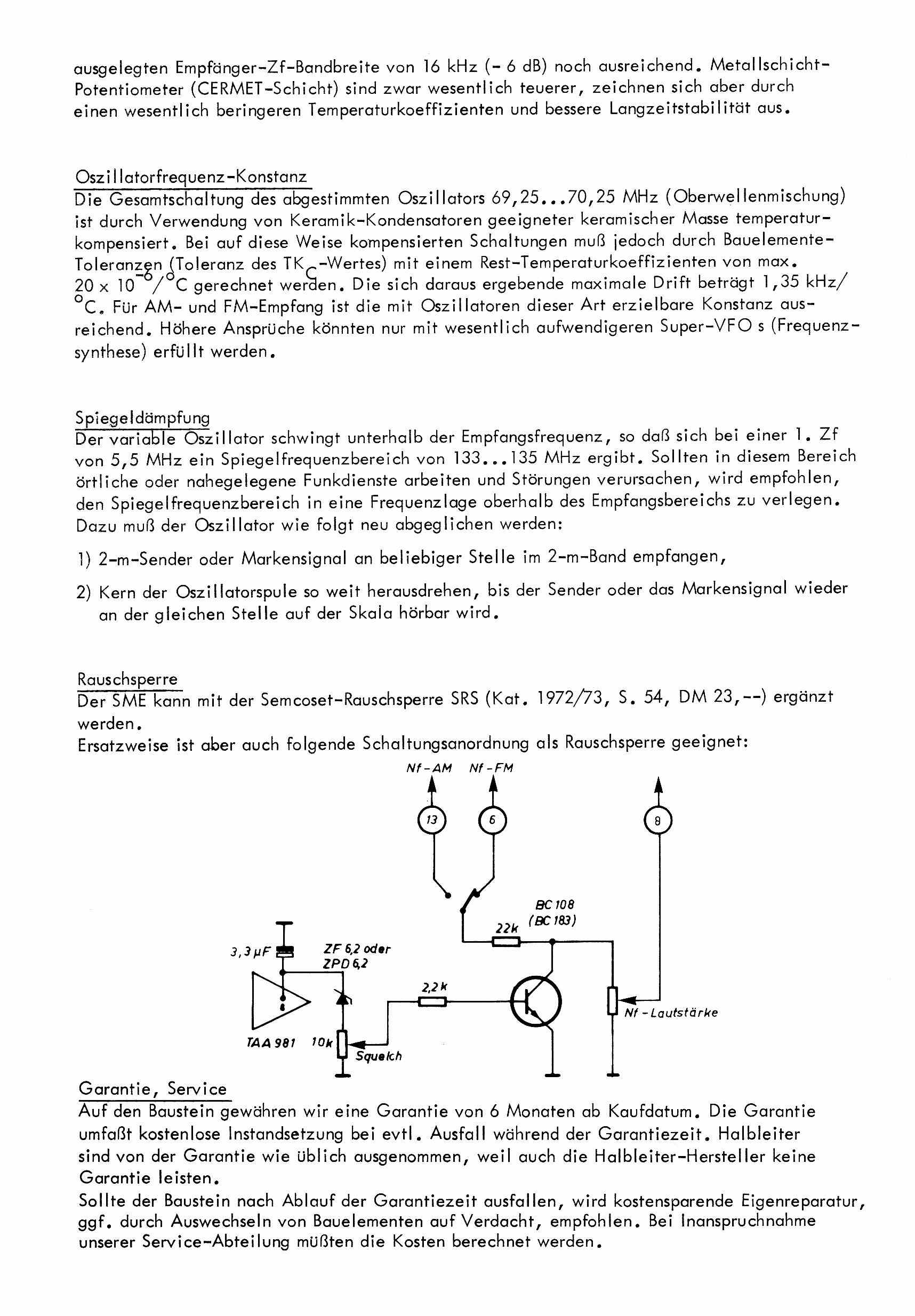

Manual Pages 		SME 1_m.jpg (348804 bytes) SME 2_m.jpg (319111 bytes) SME 4_m.jpg (386556 bytes)

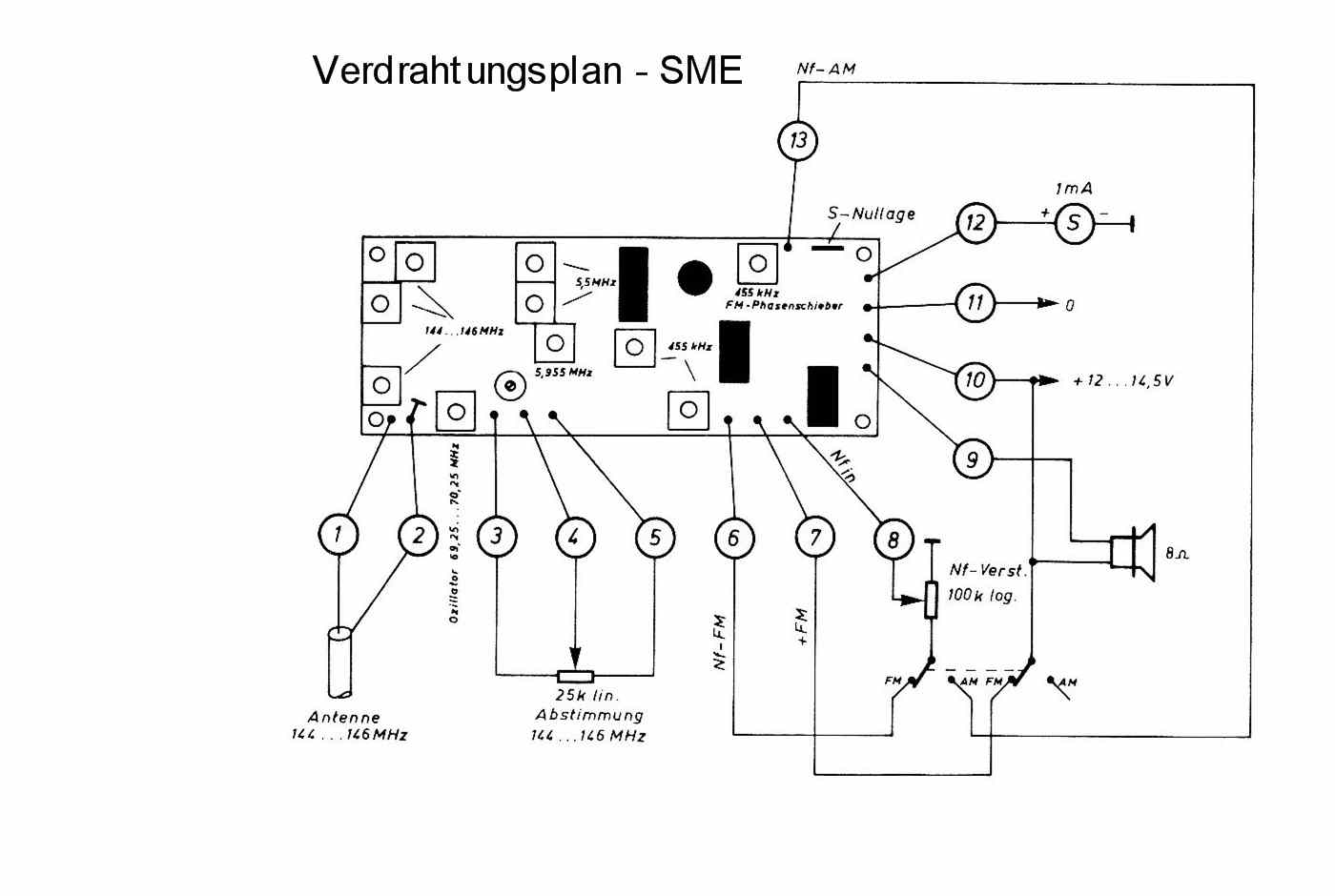

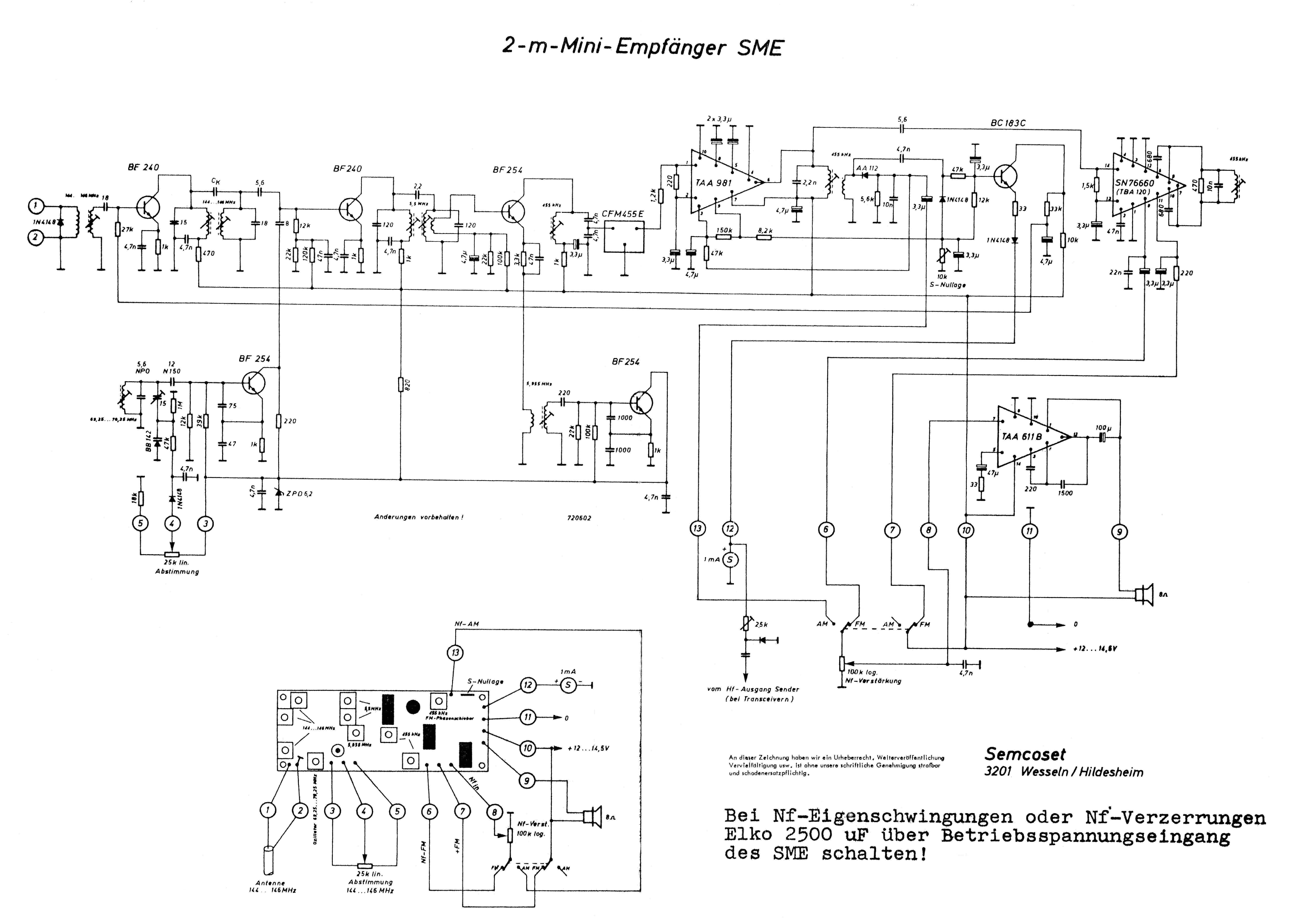

Schaltbild		 SME 5_m.jpg (63562 bytes)

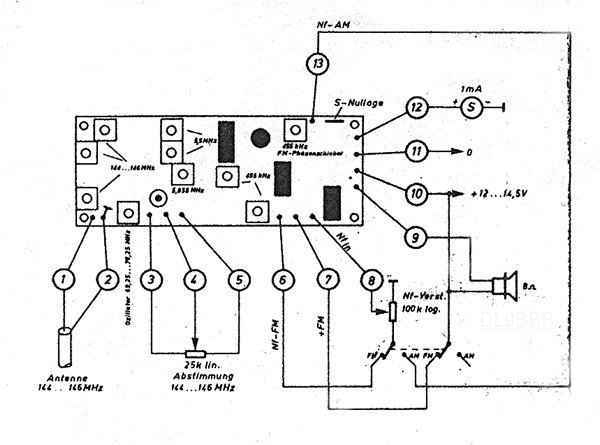

Anschlussplan
(Neu: 6.1.2013)

MINI Bausteine
MTU/MZF/NVSQ
***
Bilder sind von
Hans, DC2OD		 Semco Mini 2.JPG (298117 bytes) Semco Mini 3.JPG (207533 bytes) 2m Miniatur-Empfänger 1.jpg (232895 bytes) 2m Miniatur-Empfänger 2MRX2.JPG (365784 bytes)
MINI Bausteine
MTU/MZF		 2m Tuner MTU_1.JPG (124187 bytes) 2m Tuner MTU_2.JPG (93496 bytes)
2-m RX mit MTU/MZF/NVSQ
***
Bilder sind von
Hans, DC2OD		 MTU.JPG (960265 bytes) MZF.JPG (1056026 bytes) NVSQ.JPG (938032 bytes)
